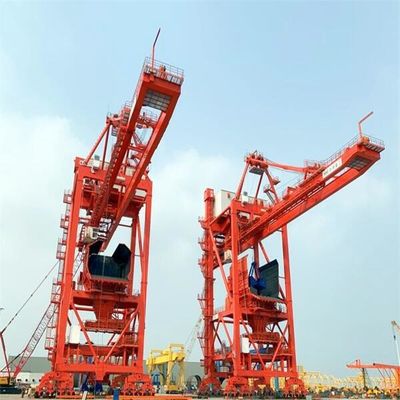

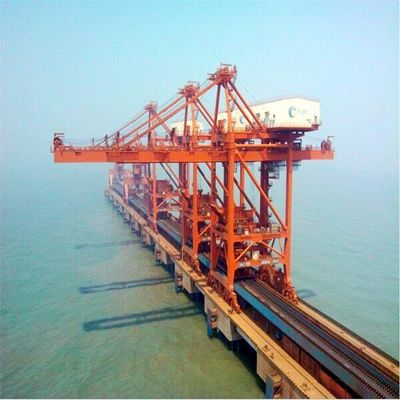

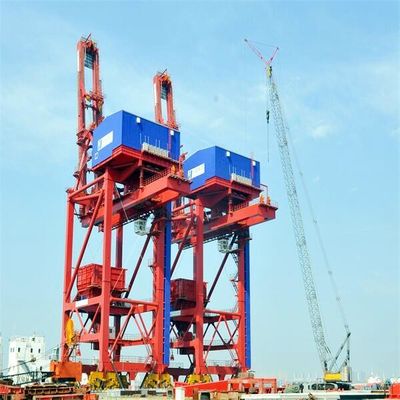

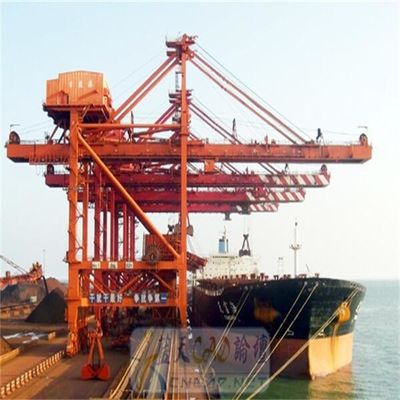

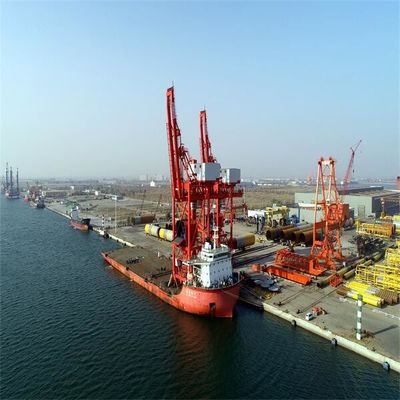

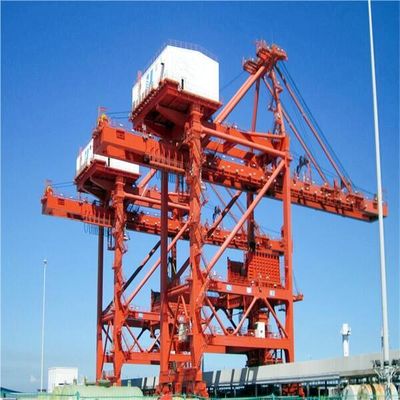

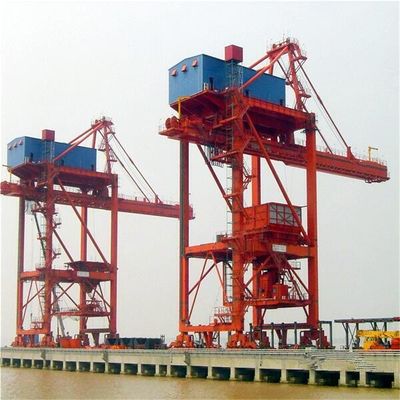

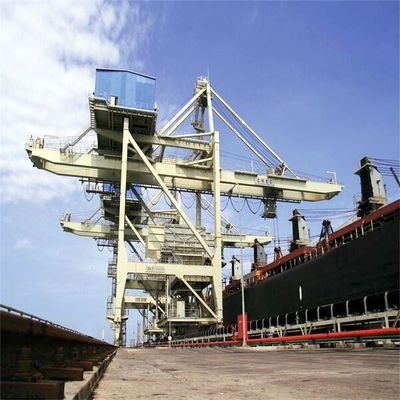

कोल हैंडलिंग के लिए हाई परफॉर्मेंस ग्रैब टाइप शिप अनलोडर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SSI-HDCZ |
| प्रमाणन: | manufacture certificate |
| मॉडल संख्या: | स्वनिर्धारित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | US $1,500,000-5,000,000/ Set |
| पैकेजिंग विवरण: | लकड़ी का मामला या नंगे |
| प्रसव के समय: | अग्रिम भुगतान प्राप्त होने के 6 महीने बाद |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 20 सेट / वर्ष |
|
विस्तार जानकारी |
|||
| माल: | शिप अनलोडर | चित्र: | पीपीजी |
|---|---|---|---|
| रंग: | उपयोगकर्ता द्वारा सलाह | Exception : INVALID_FETCH - bind failed with errno 22: Invalid argument ip=150.238.110.95: | 1500 टन/घंटा |
| चरित्र: | टिकाऊ | अवयव: | शीर्ष ब्रांड |
| हाई लाइट: | पर्यावरण के अनुकूल ग्रैब बकेट शिप अनलोडर,हाई परफॉर्मेंस शिप अनलोडिंग सिस्टम,कोल हैंडलिंग ग्रैब बकेट अनलोडर |
||
उत्पाद विवरण
कोल आयरन ओर हैंडलिंग के लिए शिप अनलोडर थोक सामग्री हैंडलिंग शिप अनलोडर
ब्रिज-टाइप शिप अनलोडर जिसमें सेल्फ प्रोपेल्ड ट्रॉली टाइप और वायर रोप ड्रॉइंग ट्रॉली टाइप शामिल हैं।तार रस्सी ड्राइंग ट्रॉली प्रकार जिसमें मुख्य और सहायक ट्रॉली प्रकार और अंतर चार ड्रम ट्रॉली प्रकार शामिल हैं।डिफरेंशियल फोर ड्रम ट्रॉली टाइप जिसमें मैकेनिकल डिफरेंशियल फोर ड्रम ट्रॉली टाइप और इलेक्ट्रिक डिफरेंशियल फोर ड्रम ट्रॉली टाइप शामिल हैं।
सभी शिप अनलोडर हमारे क्लाइंट की तकनीकी विशिष्टताओं और अनुप्रयोगों के आधार पर डिज़ाइन किए गए हैं, इसलिए परियोजना प्रस्ताव चरण से पहले तकनीकी चर्चा बैठक आवश्यक है।
| आदर्श | स्व-चालित ट्रॉली | मुख्य और सहायक ट्रॉली | यांत्रिक अंतर | विद्युत अंतर |
| वजन(%) | 100% | 80% | 60 ~ 65% | 60% |
| स्थिरता | 1.4 | 1.5 | 1.7 ~ 1.8 | 1.7 ~ 1.8 |
| तार की रस्सीलेंगटग | 1 | 6 | 2.5 | 2.5 |
| बिजली की खपत | 1 | 2.5 | 1.1 | 1.2 |
| ऑपरेटिंग कीमत(%) | 100% | 95% | 90% | 90% |
| दोष और रखरखाव | टूट - फूट दर ऊँचा और कठिन को बनाए रखना | टूटने की दर कम और बनाए रखने में आसान है लेकिन तार रस्सी प्रणाली जटिल है | वायर रस्सी प्रणाली सरल है, गियर रेड्यूसर बदलने में आसान विशिष्ट डिजाइन है,बनाए रखने और बदलने के लिए कठिन | तार रस्सी प्रणाली सरल है,गियर रिड्यूसर मानक है,संभालने में आसान,विद्युत प्रणाली जटिल है |
| मौलिक और सुविधाओं की लागत (%) | 100% | 95% | 85% | 85% |
| आदर्श | यांत्रिक अंतर | विद्युत अंतर |
| वजन (टी) | 1100 | 1050 |
|
रेल दूरी(एम) पहिया दूरी(एम) |
18~28 18 |
18~28 18 |
|
पहिए की संख्या पहिया दबाव टी चालक किलोवाट |
40 50 7.5*10 |
40 50 7.5*10 |
| लफिंग तंत्र किलोवाट | 90~110 | 90~110 |
| चार ड्रम तंत्र किलोवाट |
2X500KW शुरू करें दौड़ना315 किलोवाट |
4*400 |
| जहाज अनलोडर की विशिष्टता | ||||||||||||||||
| पतीला | क्षमता | उतारने का समय | लिफ्ट क्षमता हड़पने का |
का वजन सिंगल ग्रैब |
चक्र बार |
एक चक्र | का घनत्व थोक सामग्री |
रेल दूरी |
रेल | पहिया दबाव |
पहुंच दूरी का विस्तार हड़पने का |
पीछे की पहुंच हड़पने की दूरी |
उत्थापन रफ़्तार |
को कम करने रफ़्तार |
ट्राली रफ़्तार |
यात्रा का रफ़्तार |
| डीडब्ल्यूटी | वां | घंटे | टी | टी | एस | टी/एम3 | एम | के.एन. | एम | एम | मी/मिनट | मी/मिनट | मी/मिनट | मी/मिनट | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0.85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5~10 | 12.5 ~ 48 | 7.3 ~ 28 | 67.42~71.43 | 52.56-53.4 | 0.8 ~ 0.9 | 10.5 ~ 20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150 ~ 240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0.85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24.00 | 32 | 19.6 | 63.78 | 56.448 | 0.95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33.3 ~ 40 | 32~40 | 19.5~25 | 60~67.35 | 56.16 ~ 60 | 0.85~0.95 | 22~26 | QU100 ~ 120 | 500~520 | 30~33 | 17~19 | 150 ~ 200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100 ~ 120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55.56 ~ 100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |

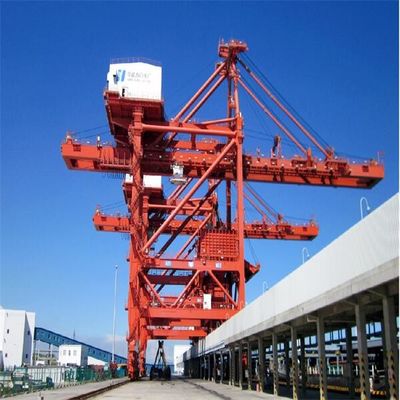

ब्रिज-टाइप ग्रैब शिप अनलोडर की मुख्य संरचना
ब्रिज-टाइप ग्रैब शिप अनलोडर का तंत्र
1. यात्रा तंत्र
2. पुल-प्रकार के जहाज अनलोडर की मुख्य संरचना
3. हूपर सिस्टम
4. बाल्टी उत्थापन तंत्र को पकड़ो (यांत्रिक अंतर चार ड्रम)
5. पकड़ो बाल्टी (तार रस्सी रीविंग सिस्टम)
6. लफिंग तंत्र
7. लफिंग तंत्र की वायर रस्सी रीविंग सिस्टम
8. कैंटिलीवर सुरक्षा हुक डिवाइस
9. वायर रोप सपोर्ट ट्रॉली की वायर रोप रीविंग सिस्टम
उत्पादन प्रक्रिया का अवलोकन
