हाइड्रोजन जेनरेटर का इलेक्ट्रोलाइजर

उत्पाद विवरण

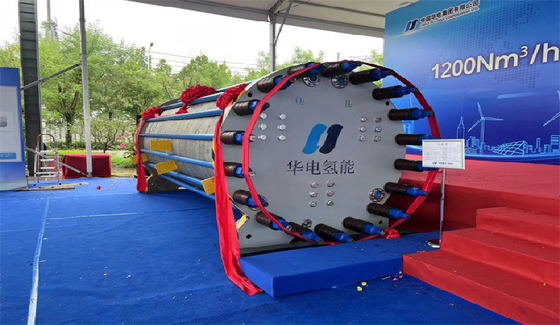

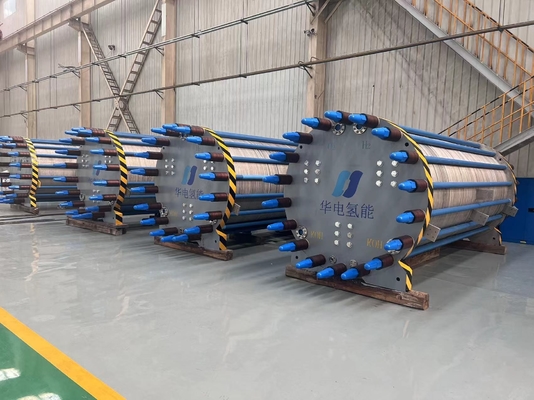

स्व-विकसित 1200Nm³/h क्षारीय इलेक्ट्रोलिसिस जल हाइड्रोजन उत्पादन उपकरण मुख्य तकनीकी संकेतकों जैसे एकल इकाई हाइड्रोजन उत्पादन, इलेक्ट्रोलिसिस दक्षता, वर्तमान घनत्व, आदि में अंतर्राष्ट्रीय उन्नत स्तर पर पहुंच गया है, द्विध्रुवी प्लेट और पोल फ्रेम प्रसंस्करण पूरी तरह से स्वायत्त और नियंत्रणीय हैं। .

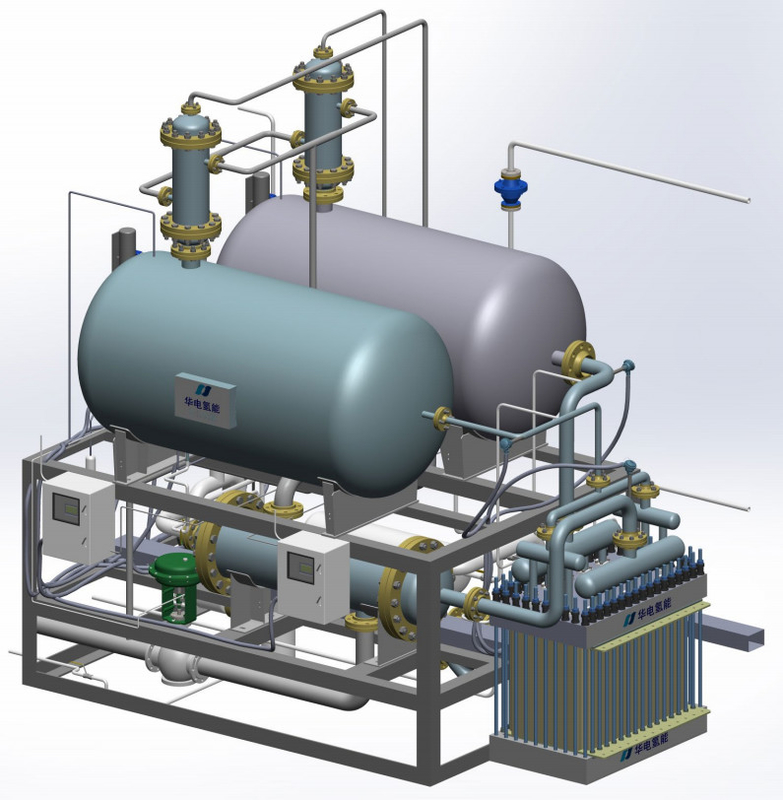

क्षारीय जल इलेक्ट्रोलिसिस हाइड्रोजन उत्पादन उपकरण-हाइड्रोजन उत्पादन फ्रेम की प्रणाली संरचना

कच्चे हाइड्रोजन (शुद्धता 99.8%) और ऑक्सीजन (शुद्धता 99.25%) प्राप्त करने के लिए गैस-तरल पृथक्करण प्रणालीशामिल करें: हीट एक्सचेंजर; विभाजक; वॉशर; क्षार शराब परिसंचारी पंप; माप मीटर, आदि।

क्षारीय पानी इलेक्ट्रोलिसिस हाइड्रोजन उत्पादन उपकरण-शुद्धि फ्रेम की प्रणाली संरचना

हाइड्रोजन शुद्धिकरण प्रणाली हाइड्रोजन प्राप्त करने के लिए (शुद्धता 99.999%)शामिल करें: डीरेटर; गैस-वाटर सेपरेटर; ड्रायर; मापने वाला मीटर

क्षारीय पानी इलेक्ट्रोलिसिस हाइड्रोजन उत्पादन उपकरण-इलेक्ट्रॉनिक नियंत्रण प्रणाली की प्रणाली संरचना।डीसी बिजली की आपूर्ति, कम वोल्टेज बिजली की आपूर्ति, सिस्टम नियंत्रण प्रदान करें

उच्च और निम्न वोल्टेज बिजली वितरण कैबिनेट

सत्ता स्थानांतरण

सुधारक ट्रांसफार्मर

शुद्ध करनेवाला नियंत्रण कैबिनेट

क्षारीय जल इलेक्ट्रोलिसिस हाइड्रोजन उत्पादन उपकरण-सहायक प्रणाली की प्रणाली संरचना

पानी की टंकी और क्षार मिश्रण टैंक

जल शोधन मशीन

शीतलन टॉवर

पीईएम इलेक्ट्रोलाइजर

Tne PEM इलेक्ट्रोलाइज़र में उच्च वर्तमान घनत्व और बड़ा सक्रिय क्षेत्र होता है। एकल कोशिका का पैमाना MW स्तर से टूटता है।यह आकार में छोटा है, दक्षता में उच्च है, हाइड्रोजन शुद्धता में उच्च है, और संचालन में लचीला है। इसे हवा, प्रकाश और अन्य नवीकरणीय ऊर्जा स्रोतों के साथ पूरी तरह से जोड़ा जा सकता है।

यह मुख्य रूप से एक इलेक्ट्रोड और एक प्रोटॉन एक्सचेंज झिल्ली से बना है।इलेक्ट्रोलाइट के रूप में शुद्ध पानी के साथ, पानी के अणु एनोड पर H+ और O2 में विघटित हो जाते हैं, और H+ झिल्ली के माध्यम से कैथोड तक जाता है, जहां H2 उत्पन्न होता है।
