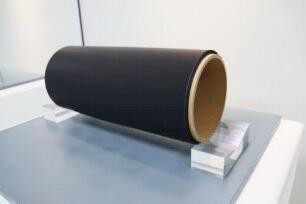

गैस प्रसार परत जी.डी.एल

उत्पाद विवरण

एसएसआई-जीएच चीन में गैस प्रसार परतों का उत्पादन करने के लिए रोल-टू-रोल प्रक्रिया का उपयोग करने वाला पहला है।वर्तमान में, उत्पाद की अधिकतम चौड़ाई 1.2 मीटर तक पहुंच सकती है, जो स्वचालित उत्पादन के लिए अधिक उपयुक्त है। उत्पाद में मजबूत इलेक्ट्रॉनिक चालकता, मजबूत जल प्रबंधन क्षमता, उत्कृष्ट वायु पारगम्यता, उच्च यांत्रिक शक्ति, उपयुक्त कठोरता और लचीलापन, उत्कृष्ट रासायनिक स्थिरता है। और उच्च स्थायित्व के लिए संतुलित अल्ट्रा-पतली, संरचनात्मक तंग और सतह के फायदे के तहत थर्मल स्थिरता।हमने बेस पेपर-कार्बन पेपर-गैस प्रसार परत से पूर्ण-प्रक्रिया निर्माण और ऑनलाइन प्रक्रिया गुणवत्ता नियंत्रण का एहसास किया है, और साथ ही बेहतर उत्पाद स्थिरता है, और कुछ उत्पाद प्रदर्शन संकेतक अंतरराष्ट्रीय उन्नत स्तर पर पहुंच गए हैं।वर्तमान में, हमने एयर-कूल्ड हाइड्रोजन ईंधन कोशिकाओं, तरल-ठंडा हाइड्रोजन ईंधन कोशिकाओं और पीईएम जल इलेक्ट्रोलिसिस हाइड्रोजन उत्पादन इलेक्ट्रोलाइज़र के कैथोड के लिए उपयुक्त गैस प्रसार परत उत्पादों को लॉन्च किया है।

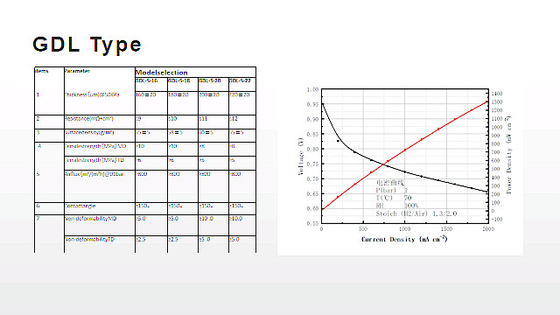

ठंडा हाइड्रोजन ईंधन सेल के लिए गैस प्रसार परत प्रकार

सामान	पैरामीटर	ईंधन सेल के लिए मॉडल चयन
		जीडीएल-एस-16	जीडीएल-एस-18	जीडीएल-एस-20	जीडीएल-एस-22
1	मोटाई (उम) @ 50 केपीए	160±20	180±20	200±20	220±20
	मोटाई (उम) @ 1 एमपीए	125±20	150±20	160±20	170±20
2	प्रतिरोध (mΩ•cm²) @ 1Mpa	≤9	≤10	≤11	≤12
3	सतह घनत्व (जी / एम²)	55 ± 5	58±5	60±5	65±5
4	तन्य शक्ति एमडी (एमपीए)	≥10	≥10	≥8	≥8
	तन्य शक्ति टीडी (एमपीए)	≥6	≥6	≥5	≥5
5	वायु प्रवाह (m³/(m²h) @0.1बार	≥800	≥800	≥800	≥800
6	ध्रुवीकरण (वी)*@1500mA/सेमी²	≥0.65	≥0.65	≥0.65	≥0.65
	ध्रुवीकरण (वी)*@2000mA/सेमी²	≥0.60	≥0.60	≥0.60	≥0.60
7	संपर्क कोण	≥150 डिग्री	≥150 डिग्री	≥150 डिग्री	≥150 डिग्री
8	कठोरता एमडी	≥5.0	≥5.0	≥10.0	≥10.0
	कठोरता टी.डी	≥2.5	≥2.5	≥5.0	≥5.0

ईंधन सेल स्टैक, ईंधन सेल मॉड्यूल, ईंधन सेल वाहन प्रणाली एकीकरण पर लागू करें।

इलेक्ट्रोलाइटिक सेल के लिए जीडीएल चयन तालिका

सामान	पैरामीटर	इलेक्ट्रोलाइटिक सेल के लिए मॉडल चयन
		जीडीएल-डी-24	GDB-D-22F	जीडीबी-डी-22
1	मोटाई (उम) @ 50 केपीए	240±20	220±20	220±20
	मोटाई (उम) @ 1 एमपीए	210±15	180±15	180±15
2	प्रतिरोध (mΩ•cm²) @ 1Mpa	≤9	≤9	≤9
3	सतह घनत्व (g/m²)	100 ± 5	85 ± 5	85 ± 5
4	तन्य शक्ति एमडी (एमपीए)	≥9	≥9	≥9
	तन्य शक्ति टीडी (एमपीए)	≥6	≥6	≥6
5	वायु प्रवाह (m³/(m²h) @0.1बार	≥800	≥800	≥800
7	संपर्क कोण (एमपीएल साइड) एमपीएल	≥140 डिग्री	/	/
	संपर्क कोण (कार्बन पेपर साइड)	≥120 डिग्री	≥120 डिग्री	≤90 डिग्री
8	कठोरता एमडी	≥11	≥11	≥11
	कठोरता टी.डी	≥6	≥6	≥6

प्रोटॉन एक्सचेंज मेम्ब्रेन (PEM) इलेक्ट्रोलाइटिक वॉटर हाइड्रोजन उत्पादन उपकरण पर लागू करें।

एयर कूल्ड हाइड्रोजन ईंधन सेल के लिए जीडीएल चयन तालिका

सामान	पैरामीटर	एयरोस्पेस और पावर स्टेशन के लिए मॉडल चयन
		जीडीएल-एफ-20	जीडीएल-एफ-22
1	मोटाई (उम) @ 50 केपीए	200±20	220±20
	मोटाई (उम) @ 1 एमपीए	150±15	165±15
2	प्रतिरोध (mΩ•cm²) @ 1Mpa	≤8.5	≤9
3	सतह घनत्व (g/m²)	60±5	65±5
4	तन्य शक्ति एमडी (एमपीए)	≥8	≥8
	तन्य शक्ति टीडी (एमपीए)	≥5	≥5
5	गैस पारगम्यता (m³/(m²h)@0.1बार	≥900	≥900
7	संपर्क कोण (एमपीएल पक्ष) (एमपीएल)	≥140 डिग्री	≥140 डिग्री
	संपर्क कोण (कार्बन पेपर साइड)	≥120 डिग्री	≥120 डिग्री
8	कठोरता एमडी	≥10	≥10
	कठोरता टी.डी	≥5	≥5

पर लागू :
हाइड्रोजन मानव रहित हवाई वाहन; हाइड्रोजन साइकिल; पोर्टेबल पावर।

सिटी क्लस्टर	जीडीएल वार्षिक आउटपुट	जीडीएल चौड़ाई
शेन्ज़ेन	एक लाख वर्ग मीटर	400 मिमी
तियानजिन	एक लाख वर्ग मीटर	हमारे ग्राहकों की जरूरतों के आधार पर अधिकतम चौड़ाई 1.2 मीटर तक पहुंच सकती है।

विशेषताएँ

मजबूत चालकता
मजबूत जल प्रबंधन क्षमता
उत्कृष्ट वायु पारगम्यता
उच्च यांत्रिक शक्ति
लंबा टिकाउपन
सौम्य सतह

बड़े पैमाने पर उत्पादन बैचों में मापे गए ईंधन सेल के प्रदर्शन के लिए GDL: 0.655 V@2000 mA/cm2
