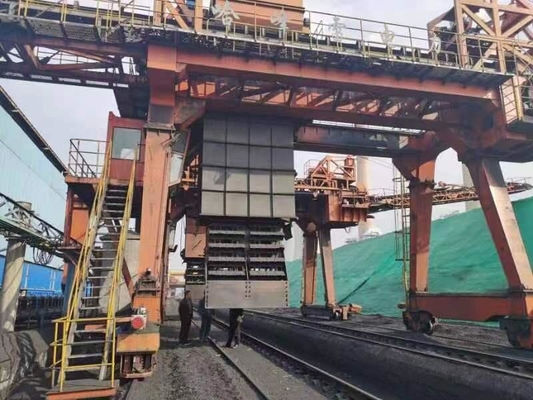

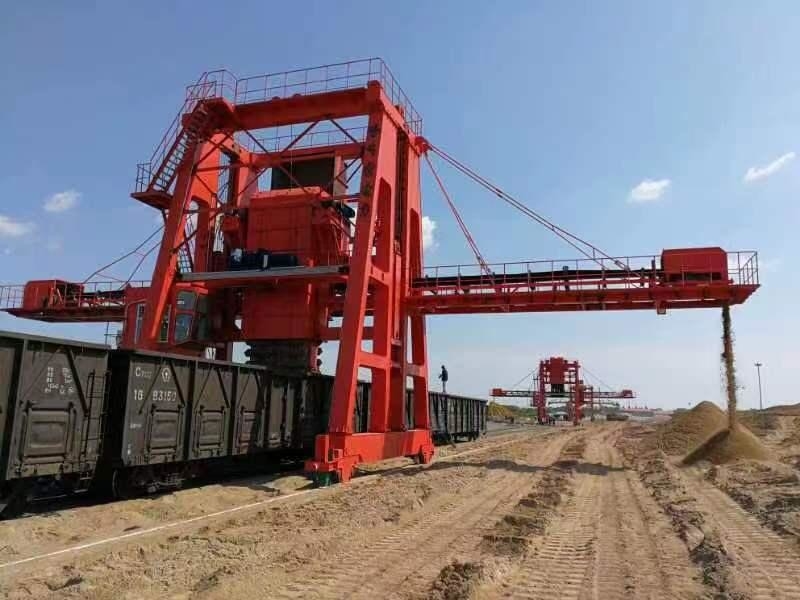

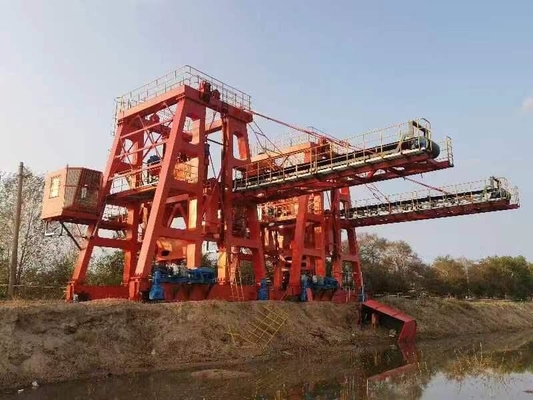

पावर कंपनी बल्क कार्गो हैंडलिंग उपकरण चूना पत्थर चेन बाल्टी अनलोडर

उत्पाद विवरण

बिजली कंपनी चूना पत्थर श्रृंखला बाल्टी अनलोडरमैं

1 परिचय

टिपिंग बकेट मैकेनिज्म एक डबल रो, सिंगल ड्राइव चेन बकेट मैकेनिज्म है, और चेन 203 मिमी की पिच के साथ एक मिलिट्री टैंक चेन है।बाल्टी शरीर पहनने के लिए प्रतिरोधी सामग्री एनएम 400 से बना है, और मूल स्टील गुणवत्ता निरीक्षण रिपोर्ट माल के साथ प्रदान की जाएगी।चेन बकेट मैकेनिज्म की बैक प्लेट लगाई गई है, और नीचे का हिस्सा स्क्रैपर क्लीनिंग डिवाइस से लैस है।खुरचनी 30 मिमी मोटी और 800 मिमी चौड़ी है और दोनों तरफ "एस" प्लेटों से जुड़ी है।गाड़ी के तेजी से संचालन से गाड़ी को साफ किया जा सकता है और चाकू की धार को गाड़ी को खरोंचने से बचाया जा सकता है।सफाई दर 99% से अधिक है।सुनिश्चित करें कि ट्रंक में शेष मात्रा 1 टन से कम है।चेन बकेट की उठाने की ऊंचाई वर्तमान 60t/70t मानक वैगन के अनुसार डिज़ाइन की गई है, और स्थिर स्थिति पूरे ट्रेन वैगन के पारित होने को प्रभावित नहीं करेगी।

लफिंग चरखी तंत्र

लफिंग चरखी तंत्र की संरचना और व्यवस्था।चरखी बीच में स्थित है।सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए वीडियो निगरानी, ​​और भागों का चयन और गणना GB/t3811 में प्रासंगिक क्लॉज का अनुपालन करती है।

लफ़िंग तंत्र एक मोटर, डिस्क या व्हील ब्रेक, कपलिंग, हार्ड टूथ रिड्यूसर, ड्रम डिवाइस, अपर पुली डिवाइस आदि से बना होता है। सिंगल मोटर, सिंगल रेड्यूसर, सिंगल ड्रम और डबल ब्रेक की संरचना प्रकार को अपनाया जाता है।

चरम स्थिति पर फहराने और नीचे करने दोनों की सीमाएँ हैं।

ड्रम Q345B से बना है, वेल्डेड और गठित है, और इसमें एक छोटी शाफ्ट संरचना है।जब ड्रम को वर्गों में वेल्ड किया जाता है, तो परिधीय बट वेल्ड 100% अल्ट्रासोनिक दोष का पता लगाने के अधीन होगा।तनाव को खत्म करने के लिए वेल्डिंग के बाद हीट ट्रीटमेंट किया जाना चाहिए।स्टब शाफ्ट के लिए एनडीटी।

जब चेन बकेट को सीमित स्थिति में उतारा जाता है तो ड्रम पर स्टील वायर रस्सी के कम से कम 2.5 मोड़ शेष होने चाहिए।स्टील वायर रस्सी के लिए क्लैंप ड्रम के किनारे चार से कम नहीं लगाया जाता है।

फिक्स्ड चरखी डिवाइस बाध्यकारी चरखी को गोद लेती है, जिसे रखरखाव स्थान रखते हुए ट्रॉली फ्रेम के ऊपरी तल पर रखा जाता है।तार रस्सी व्यास का चरखी और ड्रम रस्सी नाली व्यास का अनुपात क्रेन डिजाइन कोड की आवश्यकताओं को पूरा करेगा।

2. चेन बकेट लाइमस्टोन अनलोडर की विशिष्टता

कार्य कर्तव्य: 3 शिफ्ट हेवी-ड्यूटी, प्रति वर्ष 365 दिन

उतराई क्षमता: 350t / h

रेल दूरी: 6000 मिमी

बिजली की आपूर्ति: केबल रील (पावर), 200 . से कम

पावर: 380-400V

आवृत्ति: 50 हर्ट्ज

उतराई दर: ≥95%

खपत शक्ति: 145 किलोवाट

3. अन्य पैरामीटर

3.1 ट्रेवलिंग मैकेनसिम: 8 पहिए और 4 ड्राइवर।

मोटर मॉडल: YX3-132

शक्ति: 7.5 किलोवाट × 4

गति: 1450r/मिनट

वीएफडी की शक्ति: भारी शुल्क 30 किलोवाट (सीमेंस / एबीबी)

गियर रेड्यूसर मॉडल: कठोर दांत रेड्यूसर श्रृंखला (फ्लेंडर / एसईडब्ल्यू)

यात्रा की गति: 1.9 ~ 20 मीटर / मिनट (वीएफडी)

पहिया का व्यास: Φ630mm

पहियों की संख्या: 8

अधिकतम पहिया दबाव: 15t

रेल दूरी: 6000 मिमी

3.2.बाल्टी लिफ्ट

मोटर मॉडल: YZ225M-

शक्ति: 30 किलोवाट × 2台

कठोर टूथ रिड्यूसर मॉडल: ZQA500-3 / 4-15.75 (SEW / Flender)

अनुपात: 15.75

गति (श्रृंखला गति): 95.7 मीटर / मिनट

बाल्टी की मात्रा: 43L

बाल्टी की चौड़ाई: 1100mm

श्रृंखला का प्रकार: दो-पंक्ति सैन्य टैंक श्रृंखला

पिच T203mm

कार्य कर्तव्य: भारी शुल्क

3.3 लफ़िंग चरखी

मोटर मॉडल: YZ225M-8

शक्ति: 22 किलोवाट

गति: 750r/मिनट

गियर रेड्यूसर प्रकार: ZQA650-48.57-8

अनुपात: 48.57

चरखी की गति: वी = 2.37 मीटर / मिनट

3.4, बेल्ट कन्वेयर ब्रैकट पर लगा हुआ

बेल्ट कन्वेयर: डिस्चार्ज करने का एक तरीका,

ट्रांसमिशन डिवाइस: YDΦ630-1000-2.5

शक्ति: 15 किलोवाट

बेंड चरखी: Φ500

गति: वी = 3.15 एम / एस

चौड़ाई: बी = 1000 मिमी

संदेश देने की क्षमता: क्यू = 800 टी / एच

बेल्ट कन्वेयर क्लीनर: ब्लेड पॉलीयुरेथेन से बना है
