कोयले से चलने वाले बिजली संयंत्र के लिए चेन बकेट अनलोडर

उत्पाद विवरण

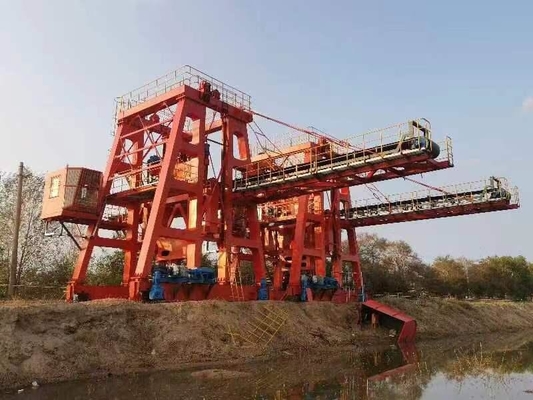

चेन बकेट अनलोडर कोयले से चलने वाले बिजली संयंत्र पर लगाया गया

1। साधारण

चेन बकेट अनलोडर को विशेष रूप से रेलरोड कार से थोक सामग्री को उतारने के लिए डिज़ाइन किया गया है।यह मुख्य रूप से चूना पत्थर, कोयला और लकड़ी के छर्रों जैसी थोक सामग्री को उतारने के लिए उपयोग किया जाता है।पोर्टल चेन बकेट अनलोडर को वैगन के ऊपर से पार किया जाता है और कोयले को बाहर की ओर ले जाने वाले चेन बकेट ड्राइंग और बेल्ट कन्वेयर के माध्यम से कोयले को उतारता है।इसके फायदे वैगन के दरवाजे खोलने की जरूरत नहीं है और इसमें उच्च कार्य कुशलता और अच्छे आर्थिक लाभ हैं;यह ट्रैक से कई मीटर दूर कोयले को उतार सकता है, जो निरंतर अनलोडिंग के लिए अनुकूल है;यात्रा की गति और संदेश क्षमता अपेक्षाकृत स्थिर है, जो एक समय में संदेश और स्टैकिंग कार्य को पूरा करने के लिए अन्य मशीनरी के साथ संयुक्त संचालन के लिए सुविधाजनक है।

2. चेन बकेट लाइमस्टोन अनलोडर की विशिष्टता

कार्य कर्तव्य: 3 शिफ्ट हेवी-ड्यूटी, प्रति वर्ष 365 दिन

उतराई क्षमता: 100t / h

रेल दूरी: 6000 मिमी

बिजली की आपूर्ति: केबल रील (पावर), 200 . से कम

पावर: 380-400V

आवृत्ति: 50 हर्ट्ज

उतराई दर: ≥95%

खपत शक्ति: 100 किलोवाट

3. अन्य पैरामीटर

3.1 ट्रेवलिंग मैकेनसिम: 8 पहिए और 4 ड्राइवर।

मोटर मॉडल: YX3-132

शक्ति: 7.5 किलोवाट × 4

गति: 1450r/मिनट

वीएफडी की शक्ति: भारी शुल्क 30 किलोवाट (सीमेंस / एबीबी)

गियर रेड्यूसर मॉडल: कठोर दांत रेड्यूसर श्रृंखला (फ्लेंडर / एसईडब्ल्यू)

यात्रा की गति: 1.9 ~ 20 मीटर / मिनट (वीएफडी)

पहिया का व्यास: Φ630mm

पहियों की संख्या: 8

अधिकतम पहिया दबाव: 15t

रेल दूरी: 6000 मिमी

3.2.बाल्टी लिफ्ट

मोटर मॉडल: YZ225M-

शक्ति: 30 किलोवाट × 2台

कठोर टूथ रिड्यूसर मॉडल: ZQA500-3 / 4-15.75 (SEW / Flender)

अनुपात: 15.75

गति (श्रृंखला गति): 95.7 मीटर / मिनट

बाल्टी की मात्रा: 43L

बाल्टी की चौड़ाई: 1100mm

श्रृंखला का प्रकार: दो-पंक्ति सैन्य टैंक श्रृंखला

पिच T203mm

कार्य कर्तव्य: भारी शुल्क

3.3 लफ़िंग चरखी

मोटर मॉडल: YZ225M-8

शक्ति: 22 किलोवाट

गति: 750r/मिनट

गियर रेड्यूसर प्रकार: ZQA650-48.57-8

अनुपात: 48.57

चरखी की गति: वी = 2.37 मीटर / मिनट

3.4, बेल्ट कन्वेयर ब्रैकट पर लगा हुआ

बेल्ट कन्वेयर: डिस्चार्ज करने का एक तरीका,

ट्रांसमिशन डिवाइस: YDΦ630-1000-2.5

शक्ति: 15 किलोवाट

बेंड चरखी: Φ500

गति: वी = 3.15 एम / एस

चौड़ाई: बी = 1000 मिमी

संदेश देने की क्षमता: क्यू = 800 टी / एच

बेल्ट कन्वेयर क्लीनर: ब्लेड पॉलीयुरेथेन से बना है

मुख्य तकनीकी तिथि की तालिका
