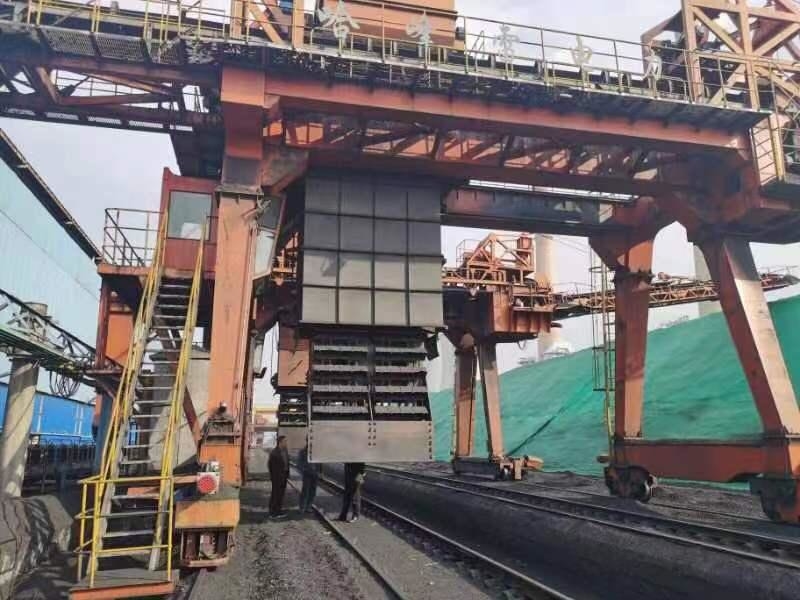

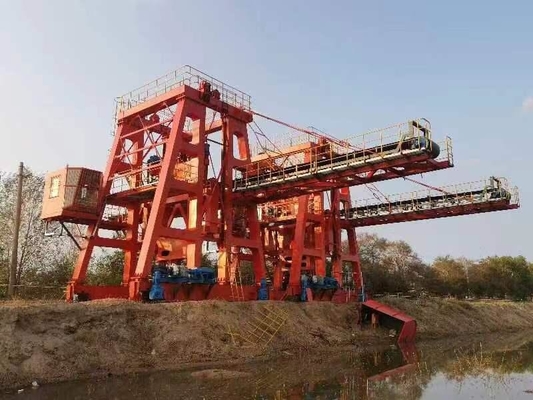

रेलकार चूना पत्थर उतराई के लिए चेन बाल्टी अनलोडर

उत्पाद विवरण

रेलकार से चूना पत्थर उतारने के लिए चेन बकेट अनलोडर

1.सामान्य

1.1 विनिर्देश ने उपकरण के कार्य, प्रदर्शन, संरचना, डिजाइन, निर्माण, स्थापना और कमीशनिंग के लिए तकनीकी आवश्यकताओं को बताया।यह चूना पत्थर उतराई पर लागू होता है।

1.2 विनिर्देश न्यूनतम तकनीकी आवश्यकताओं को बताता है और सभी तकनीकी विवरण निर्दिष्ट नहीं करता है।निर्माता उच्च गुणवत्ता वाले उत्पादों और संबंधित सेवाओं को प्रदान करने की गारंटी देता है जो तकनीकी विशिष्टताओं और प्रासंगिक अंतरराष्ट्रीय और घरेलू औद्योगिक मानकों की आवश्यकताओं को पूरा करते हैं।निर्माता सुरक्षा और पर्यावरण संरक्षण से संबंधित राष्ट्रीय अनिवार्य मानकों की आवश्यकताओं को भी पूरा करेगा।

2.चेन बकेट लाइमस्टोन अनलोडर की विशिष्टता

कार्य कर्तव्य: 3 शिफ्ट हेवी-ड्यूटी, प्रति वर्ष 45 दिन

उतराई क्षमता: 300t / h

रेल दूरी: 6000 मिमी

बिजली की आपूर्ति: केबल रील (पावर), 200 . से कम

पावर: 380-400V

आवृत्ति: 50 हर्ट्ज

उतराई दर: ≥95%

खपत शक्ति: 145 किलोवाट

3. अन्य पैरामीटर

3.1 ट्रेवलिंग मैकेनसिम: 8 पहिए और 4 ड्राइवर।

मोटर मॉडल: YX3-132

शक्ति: 7.5 किलोवाट × 4台

गति: 1450r/मिनट

वीएफडी की शक्ति: भारी शुल्क 30 किलोवाट (सीमेंस / एबीबी)

गियर रेड्यूसर मॉडल: कठोर दांत रेड्यूसर श्रृंखला (फ्लेंडर / एसईडब्ल्यू)

यात्रा की गति: 1.9 ~ 20 मीटर / मिनट (वीएफडी)

पहिया का व्यास: Φ630mm

पहियों की संख्या: 8

अधिकतम पहिया दबाव: 15t

रेल दूरी: 6000 मिमी

3.2.बाल्टी लिफ्ट

मोटर मॉडल: YZ225M-

शक्ति: 30 किलोवाट × 2台

कठोर टूथ रिड्यूसर मॉडल: ZQA500-3 / 4-15.75 (SEW / Flender)

अनुपात: 15.75

गति (श्रृंखला गति): 95.7 मीटर / मिनट

बाल्टी की मात्रा: 43L

बाल्टी की चौड़ाई: 1100mm

श्रृंखला का प्रकार: दो-पंक्ति सैन्य टैंक श्रृंखला

पिच T203mm

कार्य कर्तव्य: भारी शुल्क

3.3 लफ़िंग चरखी

मोटर मॉडल: YZ225M-8

शक्ति: 22 किलोवाट

गति: 750r/मिनट

गियर रेड्यूसर प्रकार: ZQA650-48.57-8

अनुपात: 48.57

चरखी की गति: वी = 2.37 मीटर / मिनट

3.4, बेल्ट कन्वेयर ब्रैकट पर लगा हुआ है

बेल्ट कन्वेयर: डिस्चार्ज करने का एक तरीका,

ट्रांसमिशन डिवाइस: YDΦ630-1000-2.5

शक्ति: 15 किलोवाट

बेंड चरखी: Φ500

गति: वी = 3.15 एम / एस

चौड़ाई: बी = 1000 मिमी

संदेश देने की क्षमता: क्यू = 800 टी / एच

बेल्ट कन्वेयर क्लीनर: ब्लेड पॉलीयुरेथेन से बना है

मुख्य तकनीकी तिथि की तालिका
