सर्कुलर स्टॉकयार्ड के लिए हैवी ड्यूटी स्टैकिंग और रिक्लेमिंग सिस्टम

उत्पाद विवरण

सर्कुलर स्टॉकयार्ड के लिए हेवी-ड्यूटी स्टैकिंग और रिक्लेमिंग सिस्टम

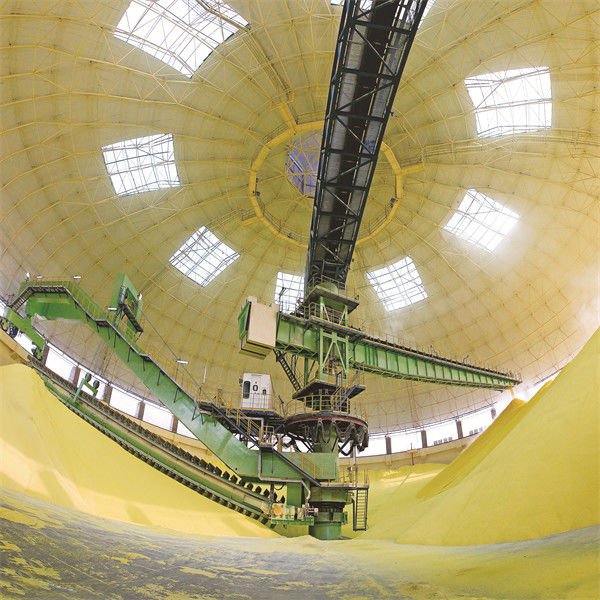

परिपत्र गैन्ट्री स्क्रैपर स्टेकर और रिक्लेमर का उपयोग मुख्य रूप से निर्माण सामग्री, कोयला, धातु विज्ञान, विद्युत शक्ति, बंदरगाह और अन्य उद्योगों में किया जाता है, और इसका उपयोग ज्यादातर चूना पत्थर या कोयले और अन्य थोक सामग्रियों को ढेर करने के लिए किया जाता है।स्टेकर का कैंटिलीवर एक बेल्ट कन्वेयर से सुसज्जित है, जो ट्रेस्टल पर बेल्ट कन्वेयर से सर्कुलर स्टॉकयार्ड की स्टील संरचना ग्रिड छत से गुजरता है, और इनपुट सामग्री के कैंटिलीवर पर बेल्ट कन्वेयर के माध्यम से रिंग शंक्वाकार स्टैकिंग को पूरा करती है। स्टेकर;रिक्लेमर तीन लिंकिंग प्रक्रियाओं के माध्यम से पुनः प्राप्त करने का काम पूरा करता है: ट्रैवलिंग सिस्टम, लफिंग सिस्टम और स्क्रैपर सिस्टम।स्क्रैपर रिक्लेमर ढेर के ढलान के साथ केंद्रीय स्तंभ के नीचे शंक्वाकार हॉपर में सामग्री को स्क्रैप करता है और कंपन फीडर और भूमिगत बेल्ट कन्वेयर के माध्यम से सामग्री को आउटपुट करता है।

विशेषता

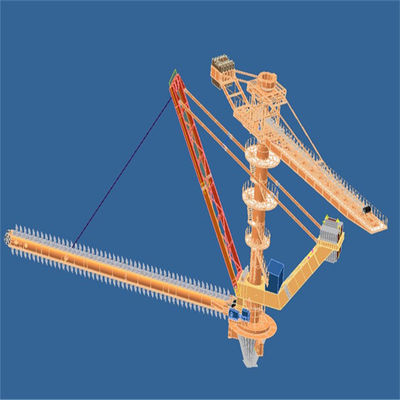

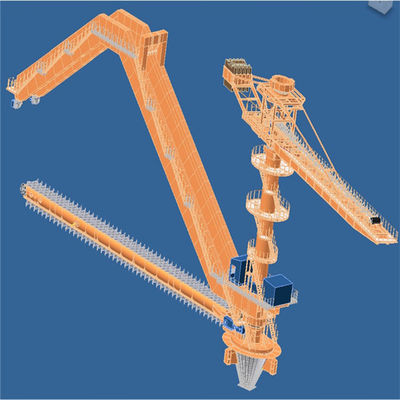

सर्कुलर स्टेकर और रिक्लेमर के मुख्य घटक

1. स्टैकिंग स्टील संरचना, ब्रैकट बेल्ट कन्वेयर

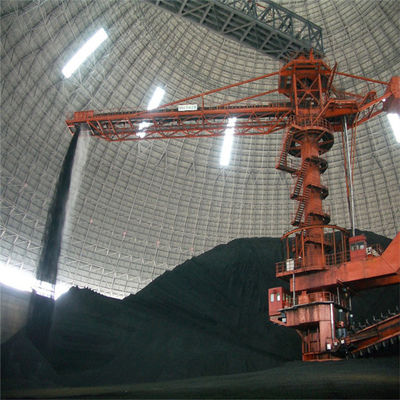

कैंटिलीवर स्टेकर केंद्रीय स्तंभ को केंद्र के रूप में लेता है, एक छोर ब्रैकट स्टील संरचना के साथ बेल्ट कन्वेयर है, और दूसरा छोर काउंटरवेट बॉक्स है।मिडिल स्टैकिंग स्लीविंग पार्ट स्लीविंग बियरिंग द्वारा सेंट्रल कॉलम से जुड़ा होता है, और स्टेकर सेंट्रल कॉलम पर गियर के साथ स्लीविंग ड्राइवर पर पिनियन को मेश करके घुमा सकता है।सर्कुलर स्टॉकयार्ड में प्रवेश करने वाली सामग्री को कैंटिलीवर बेल्ट कन्वेयर के शीर्ष पर उतार दिया जाता है और सीधे स्टॉकयार्ड में ढेर कर दिया जाता है।स्टेकर ढलान स्टैकिंग के लिए एक निश्चित कोण पर घूमता है जब तक कि इसे एक कुंडलाकार ढेर में ढेर नहीं किया जाता है।

कैंटिलीवर स्टेकर, कैंटिलीवर फिक्स्ड टाइप और कैंटिलीवर लफिंग टाइप के दो मुख्य संरचनात्मक प्रकार हैं।

दो प्रकार के स्टेकर की तुलना:

2. सर्कुलर स्टेकर और रिक्लेमर का किंग कॉलम और स्लीविंग मैकेनिज्म

स्टेकर रिक्लेमर का किंग कॉलम सर्कुलर स्टॉकयार्ड के केंद्र में स्थित है।यह स्टेकर रिक्लेमर का एक महत्वपूर्ण घटक है।यह न केवल मुख्य घटकों और इनपुट ट्रेस्टल का भार वहन करता है बल्कि घटकों का स्थापना केंद्र भी है।इसलिए, इसके निर्माण और स्थापना प्रक्रिया की आवश्यकताएं बहुत अधिक हैं।यह स्टील प्लेट से बना होता है जिसे बेलनाकार आकार में घुमाया जाता है और वेल्डेड और असेंबल किया जाता है।उपयोगिता मॉडल को एक स्टैकिंग स्टील संरचना, स्टैकिंग रोटरी भाग के लिए एक रोलिंग बेयरिंग और विभिन्न उपकरण घटकों को जोड़ने वाली एक केबल ड्रैग के साथ प्रदान किया जाता है।


3. गैन्ट्री स्टेकर

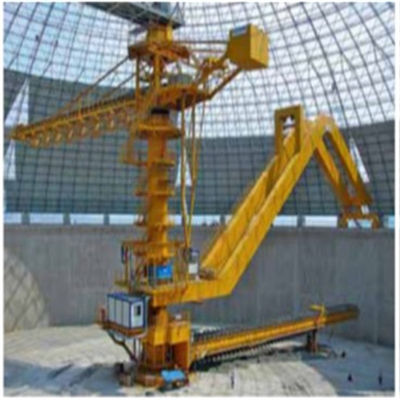

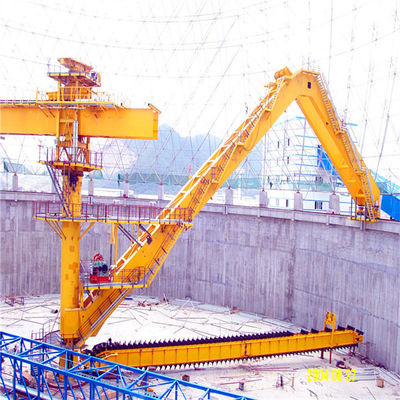

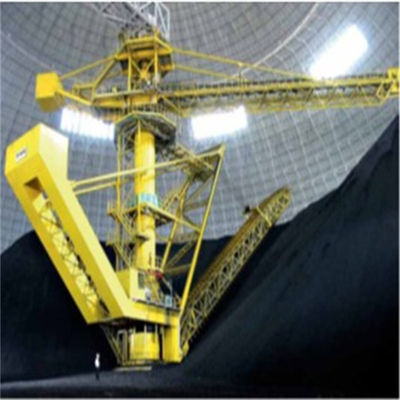

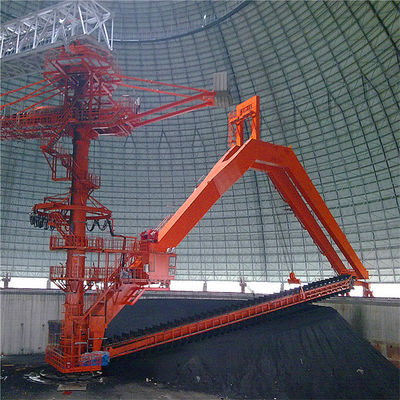

गैन्ट्री स्क्रैपर रिक्लेमर मुख्य रूप से गैन्ट्री, ट्रैवलिंग मैकेनिज्म, रिक्लेमिंग लफिंग मैकेनिज्म और स्क्रैपर रिक्लेमर से बना होता है।गैन्ट्री स्क्रैपर रिक्लेमर के रोटेशन, लफिंग और लोड सपोर्ट का मुख्य घटक है।स्क्रैपर रिक्लेमर गैन्ट्री के नीचे सेट है।लफ़िंग तंत्र यांत्रिक चरखी-प्रकार को अपनाता है, और गैन्ट्री का एक सिरा एक रोलर बेयरिंग द्वारा केंद्रीय स्तंभ से जुड़ा होता है, दूसरा छोर स्टॉकयार्ड रिटेनिंग वॉल के ऊपरी हिस्से पर गोलाकार ट्रैक पर समर्थित होता है, और रोटेशन का रिक्लेमर सर्कुलर ट्रैक पर ट्रैवलिंग व्हील द्वारा संचालित होता है।गैन्ट्री रिक्लेमर की एक मजबूत संरचना होती है, और गैन्ट्री का अधिकांश भार रिटेनिंग वॉल द्वारा वहन किया जाता है, जो केंद्रीय कॉलम की तनाव स्थिति में काफी सुधार करता है और ऑपरेशन को अधिक विश्वसनीय बनाता है।


4. रिक्लेमर लफिंग मैकेनिज्म:
लफिंग मैकेनिज्म एक ड्राइविंग डिवाइस, ड्रम असेंबली, डबल स्टील वायर रोप और पिचिंग इलेक्ट्रिकल डिटेक्शन एंड कंट्रोल सिस्टम से बना है।लेयर्ड रिक्लेमिंग के उद्देश्य को प्राप्त करने के लिए, पिचिंग मैकेनिज्म के माध्यम से स्क्रैपर रिक्लेमर का लफिंग ऑपरेशन पूरा किया जाता है।
लफ़िंग तंत्र डबल स्टील वायर रोप सिंगल वाइंडिंग का उपयोग करता है, और बैलेंस मैकेनिज्म को दो स्टील वायर रस्सियों के चौराहे पर अपनाया जाता है ताकि यह सुनिश्चित हो सके कि बाएँ और दाएँ स्टील वायर रस्सियों का तनाव संतुलित है और काम सुरक्षित है।
लफिंग तंत्र का ड्राइविंग उपकरण यांत्रिक रूप से आवृत्ति रूपांतरण और गति विनियमन द्वारा संचालित होता है ताकि आयाम भिन्नता को सटीक रूप से नियंत्रित किया जा सके, ताकि पुनः प्राप्त राशि के परिवर्तन को नियंत्रित किया जा सके।पिचिंग तंत्र की सुरक्षा और सटीक और विश्वसनीय स्थिति सुनिश्चित करने के लिए, ड्राइविंग डिवाइस एक डबल ब्रेकिंग सिस्टम को अपनाता है

5. स्क्रैपर रिक्लेमर

(1) स्क्रैपर रिक्लेमर रोलर चेन को चलाने के लिए एक स्प्रोकेट को गोद लेता है, और फिर रोलर चेन स्क्रैपर को पुनः प्राप्त करने के लिए ड्राइव करता है।इस पद्धति में बड़ा कर्षण, छोटा रैखिक प्रतिरोध और स्थायित्व है।यह पुनः प्राप्त करने और परिवहन को एकीकृत करने वाली एक पुनः प्राप्त करने की विधि है।
(2) खुरचनी को डबल चेन मैकेनिज्म पर लगाया जाता है, और स्प्रोकेट को सर्कुलर मूवमेंट के लिए पीछे की तरफ मोटर द्वारा संचालित किया जाता है।स्क्रेपर स्टेकर के निचले हिस्से में सामग्री को किंग कॉलम के निचले हिस्से में शंक्वाकार हॉपर में बिखेरता है।


6. हाइड्रोलिक सिस्टम

स्टेकर रिक्लेमर के हाइड्रोलिक सिस्टम में मुख्य रूप से स्टेकर लफिंग हाइड्रोलिक सिस्टम, स्क्रैपर चेन टेंशनिंग हाइड्रोलिक सिस्टम और बेल्ट कन्वेयर मैनुअल टेंशनिंग हाइड्रोलिक सिस्टम शामिल हैं।
लफिंग कंट्रोल हाइड्रोलिक सिस्टम एक मुख्य पंप मोटर यूनिट, कंट्रोल वाल्व यूनिट, ऑयल सिलेंडर, ऑयल टैंक असेंबली, हाइड्रोलिक एक्सेसरीज और हाइड्रोलिक पाइपलाइन से बना होता है।लफिंग सिलेंडर की पाइपलाइन एक पाइपलाइन टूटना सुरक्षा वाल्व और एक सुरक्षा वाल्व समूह से सुसज्जित है।
तनावपूर्ण सिलेंडर नियंत्रण हाइड्रोलिक प्रणाली एक पंप मोटर समूह, नियंत्रण वाल्व समूह, संचायक, तेल सिलेंडर, तेल टैंक विधानसभा, हाइड्रोलिक सामान और हाइड्रोलिक पाइपलाइनों से बना है।तनावपूर्ण सिलेंडर के तनाव को संबंधित दबाव कम करने वाले वाल्व द्वारा समायोजित किया जा सकता है।

आवेदन

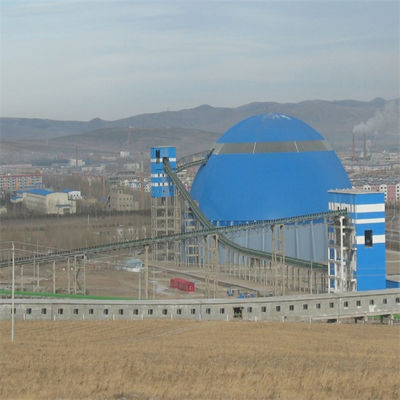

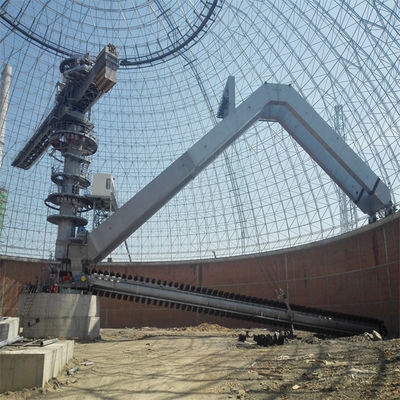

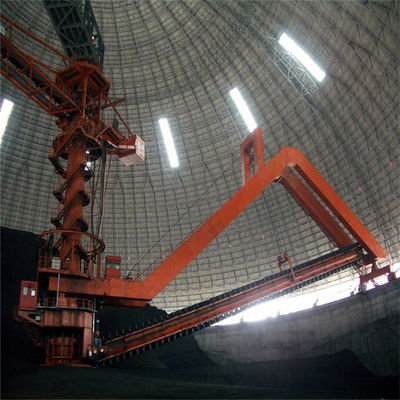

मामला एक

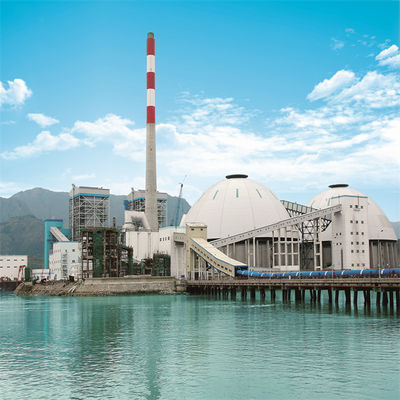

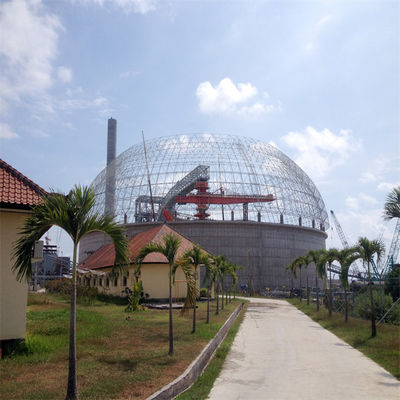

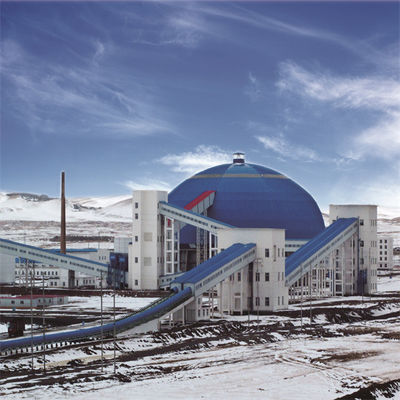

केस 2
