थोक सामग्री से निपटने के लिए परिपत्र स्टॉकयार्ड स्टैकिंग और पुनः दावा प्रणाली

उत्पाद विवरण

थोक सामग्री से निपटने के लिए सर्कुलर स्टॉकयार्ड स्टैकिंग और रिक्लेमिंग सिस्टम


परिचय

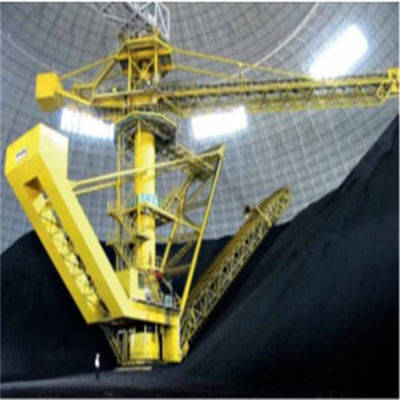

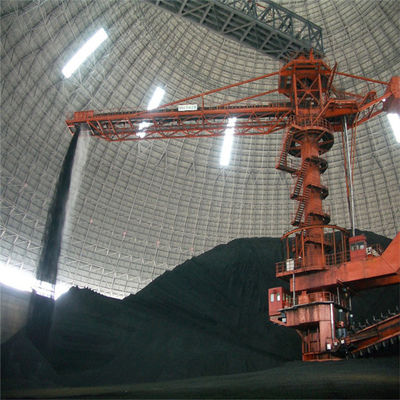

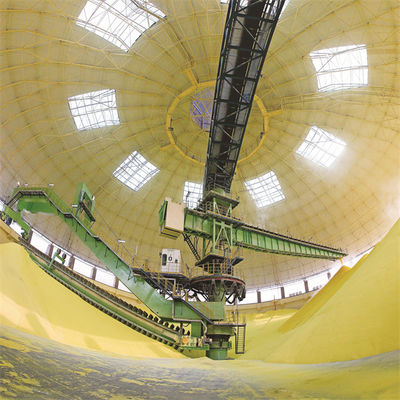

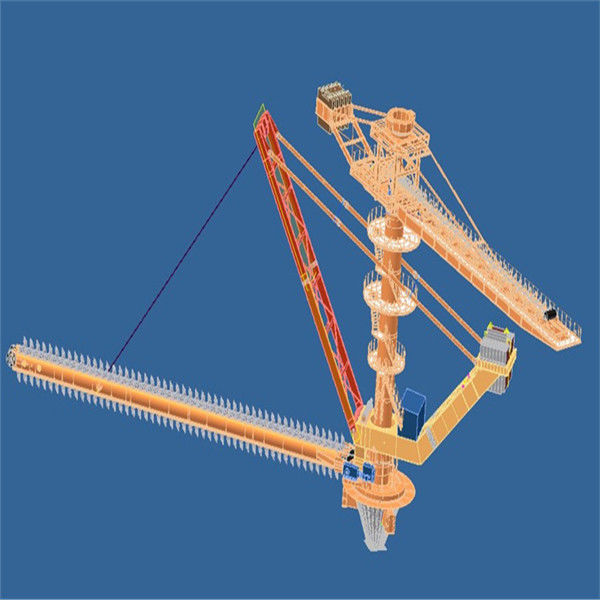

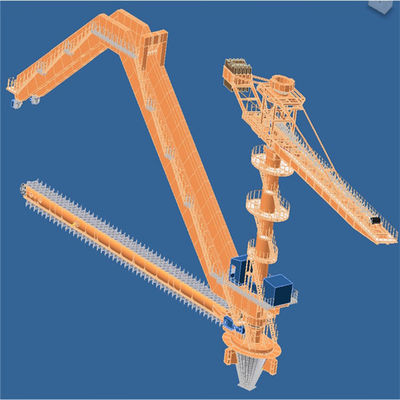

परिपत्र गैन्ट्री स्क्रैपर स्टेकर और रिक्लेमर का उपयोग मुख्य रूप से निर्माण सामग्री, कोयला, धातु विज्ञान, विद्युत शक्ति, बंदरगाह और अन्य उद्योगों में किया जाता है, और इसका उपयोग ज्यादातर चूना पत्थर या कोयले और अन्य थोक सामग्रियों को ढेर करने के लिए किया जाता है।स्टेकर का कैंटिलीवर एक बेल्ट कन्वेयर से सुसज्जित है, जो ट्रेस्टल पर बेल्ट कन्वेयर से सर्कुलर स्टॉकयार्ड की स्टील संरचना ग्रिड छत से गुजरता है, और इनपुट सामग्री के कैंटिलीवर पर बेल्ट कन्वेयर के माध्यम से रिंग शंक्वाकार स्टैकिंग को पूरा करती है। स्टेकर;रिक्लेमर तीन लिंकिंग प्रक्रियाओं के माध्यम से पुनः प्राप्त करने का काम पूरा करता है: ट्रैवलिंग सिस्टम, लफिंग सिस्टम और स्क्रैपर सिस्टम।स्क्रैपर रिक्लेमर ढेर के ढलान के साथ केंद्रीय स्तंभ के नीचे शंक्वाकार हॉपर में सामग्री को स्क्रैप करता है और कंपन फीडर और भूमिगत बेल्ट कन्वेयर के माध्यम से सामग्री को आउटपुट करता है।

















विशेषता


अनुप्रयोग

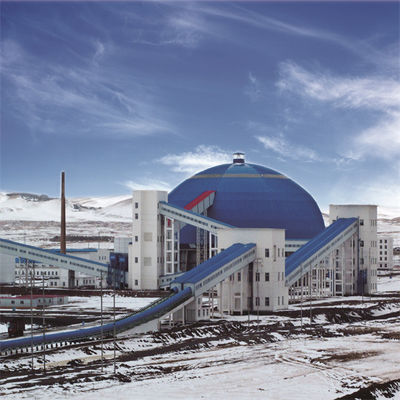

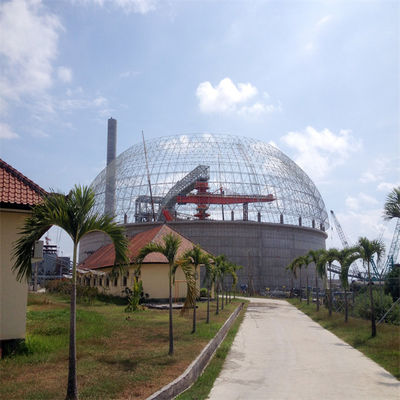

मामला एक

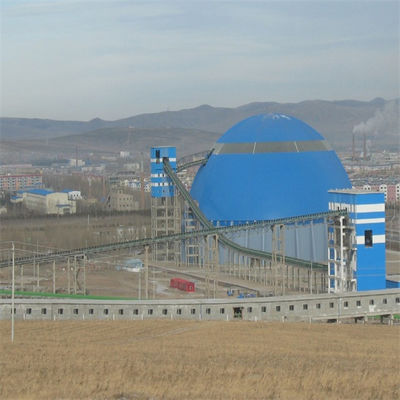

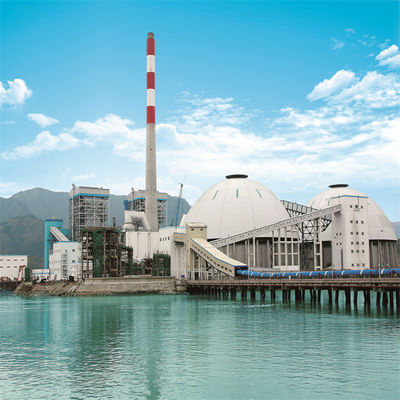

केस 2





























केस3

































केस4

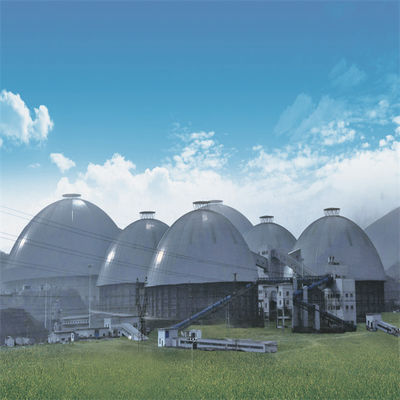

केस5








































विवरण

खुरचनी









































4. रिक्लेमर लफिंग मैकेनिज्म:

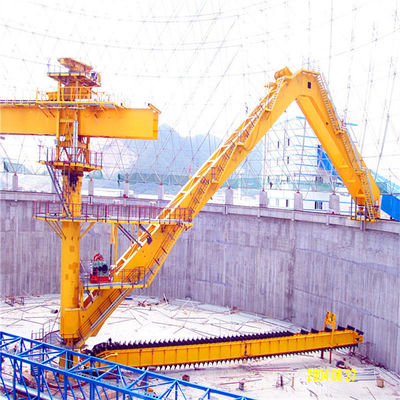

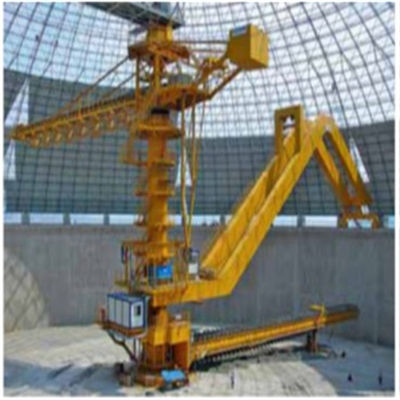

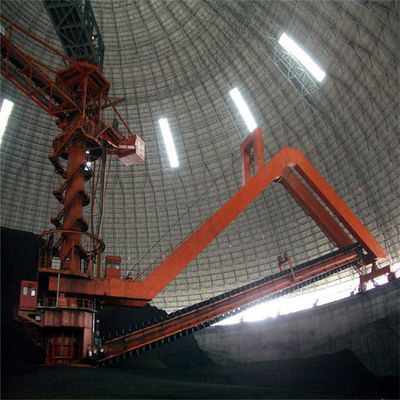

5. स्क्रैपर रिक्लेमर
(1) स्क्रैपर रिक्लेमर रोलर चेन को चलाने के लिए एक स्प्रोकेट को गोद लेता है, और फिर रोलर चेन स्क्रैपर को पुनः प्राप्त करने के लिए ड्राइव करता है।इस पद्धति में बड़ा कर्षण, छोटा रैखिक प्रतिरोध और स्थायित्व है।यह पुनः प्राप्त करने और परिवहन को एकीकृत करने वाली एक पुनः प्राप्त करने की विधि है।
(2) खुरचनी को डबल चेन मैकेनिज्म पर लगाया जाता है, और स्प्रोकेट को सर्कुलर मूवमेंट के लिए पीछे की तरफ मोटर द्वारा संचालित किया जाता है।स्क्रेपर स्टेकर के निचले हिस्से में सामग्री को किंग कॉलम के निचले हिस्से में शंक्वाकार हॉपर में बिखेरता है।
(3) खुरचनी दोनों तरफ अग्रेषण झुकाव के साथ मुड़ी हुई प्लेट संरचना को अपनाती है, जिसे स्टील प्लेट द्वारा वेल्डेड किया जाता है और इसमें पर्याप्त ताकत और कठोरता होती है।खुरचनी के दोनों ओर खुरचने वाले दांत होते हैं।यह संरचना सामग्री को बाद में सबसे प्रभावी ढंग से काट सकती है, और खुरचनी सामग्री से चिपकती नहीं है और इसकी कोई वापसी नहीं होती है।खुरचनी बॉडी और रोलर चेन उच्च शक्ति वाले बोल्ट से जुड़े होते हैं, जो रखरखाव और जुदा करने के लिए सुविधाजनक होते हैं।रोलर की प्लेसमेंट स्थिति के अनुसार श्रृंखला को अंतर्निर्मित श्रृंखला और बाहरी श्रृंखला में विभाजित किया जा सकता है।अंतर्निहित श्रृंखला की तुलना में, बाहरी श्रृंखला में कम शोर और रखरखाव से मुक्त होने के फायदे हैं
(4) स्क्रैपर ड्राइविंग डिवाइस एक मोटर, रेड्यूसर, हाइड्रोलिक कपलिंग आदि से बना होता है। ड्राइविंग डिवाइस प्रभाव-प्रतिरोधी और रखरखाव के लिए सुविधाजनक है।ड्राइविंग डिवाइस इलेक्ट्रिक डबल सेफ्टी और ओवरलोड प्रोटेक्शन से लैस है और एक अच्छे शॉक एब्जॉर्प्शन डिवाइस से लैस है।
(5) स्क्रैपर रिक्लेमर का टेंशनिंग डिवाइस हेड स्प्रोकेट पर सेट होता है।टेंशनिंग डिवाइस हाइड्रोलिक टेंशनिंग है, जिसमें निरंतर तनाव और आसान संचालन और समायोजन होता है।


9.गैन्ट्री बकेट व्हील स्टेकर और रिक्लेमर की विशिष्टता
