कोल स्टॉकयार्ड 2200 टी/एच . के लिए स्टेकर और रिक्लेमर सिस्टम

उत्पाद विवरण

स्टॉकयार्ड में स्टैकिंग और रिक्लेमिंग सिस्टम से लेकर स्टैकिंग और कोयले को पुनः प्राप्त करना

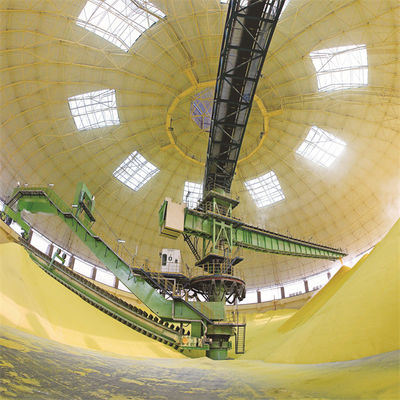

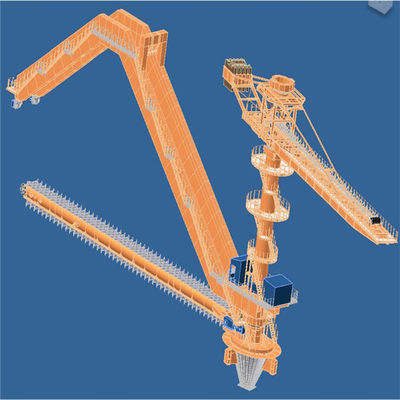

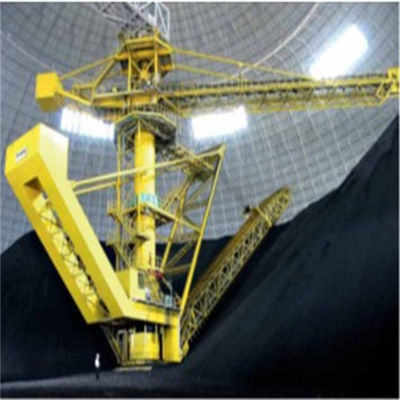

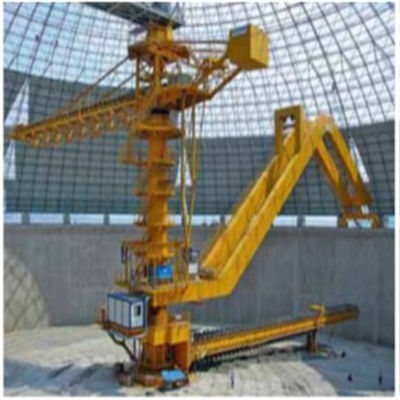

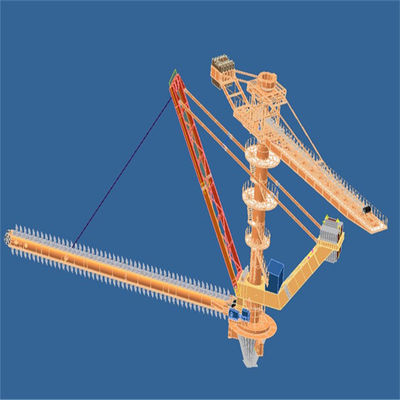

सर्कुलर गैन्ट्री स्क्रैपर स्टेकर और रिक्लेमर मुख्य रूप से निर्माण सामग्री, कोयला, धातु विज्ञान, बिजली, बंदरगाह और अन्य उद्योगों में उपयोग किया जाता है, और ज्यादातर चूना पत्थर या कोयले और अन्य थोक सामग्री को ढेर करने के लिए उपयोग किया जाता है।स्टेकर का कैंटिलीवर एक बेल्ट कन्वेयर से सुसज्जित है, जो ट्रेस्टल पर बेल्ट कन्वेयर से सर्कुलर स्टॉकयार्ड की स्टील संरचना ग्रिड छत से गुजरता है, और इनपुट सामग्री के कैंटिलीवर पर बेल्ट कन्वेयर के माध्यम से रिंग शंक्वाकार स्टैकिंग को पूरा करती है। स्टेकर;रिक्लेमर तीन लिंकिंग प्रक्रियाओं के माध्यम से पुनः प्राप्त करने का काम पूरा करता है: ट्रैवलिंग सिस्टम, लफिंग सिस्टम और स्क्रैपर सिस्टम।स्क्रैपर रिक्लेमर सामग्री को ढेर के ढलान के साथ केंद्रीय स्तंभ के नीचे शंक्वाकार हॉपर में स्क्रैप करता है, और कंपन फीडर और भूमिगत बेल्ट कन्वेयर के माध्यम से सामग्री को आउटपुट करता है।



विशेषता

उत्पाद	स्टैकिंग और रिक्लेमिंग सिस्टम
चित्र	जोतुन
रंग	पीला
क्षमता	2200 टन/घंटा
चरित्र	अत्यधिक टिकाऊ
फायदा	मज़बूत डिज़ाइन
फायदा	कम लागत
सामग्री हैंडलिंग	कोयला या चूना पत्थर



सर्कुलर स्टेकर और रिक्लेमर के मुख्य घटकों की कुछ तस्वीरें



1. स्टैकिंग स्टील संरचना, ब्रैकट बेल्ट कन्वेयर

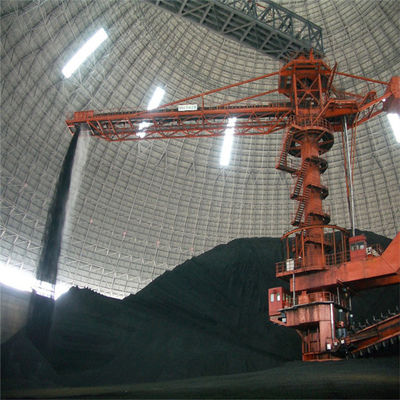

2. सर्कुलर स्टेकर और रिक्लेमर का किंग कॉलम और स्लीविंग मैकेनिज्म

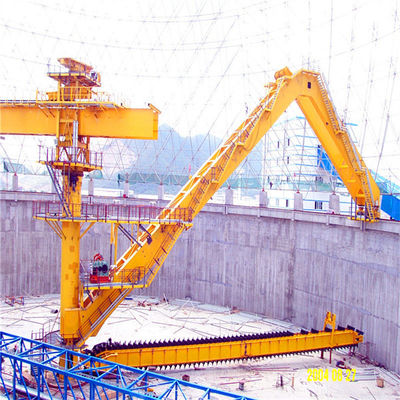

3.गैन्ट्री स्टेकर



















































































4. रिक्लेमर लफिंग मैकेनिज्म:

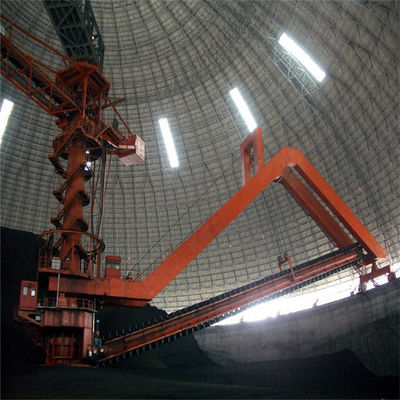

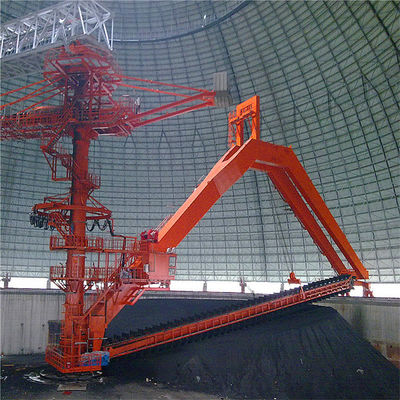

5. स्क्रैपर रिक्लेमर



























































6. हाइड्रोलिक प्रणाली





7. स्नेहन प्रणाली

















































































8.वाटर स्प्रे धूल नियंत्रित प्रणाली
