कोयला आधारित बिजली संयंत्र के लिए 3000 टन / एच क्षमता स्टॉकयार्ड स्टेकर और रिक्लेमर

उत्पाद विवरण

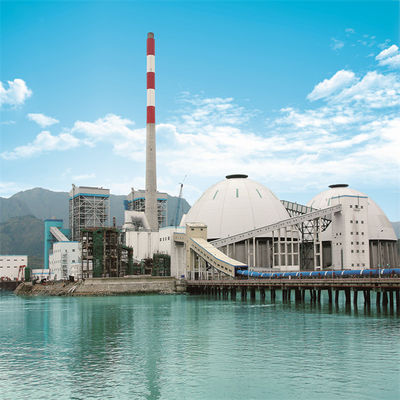

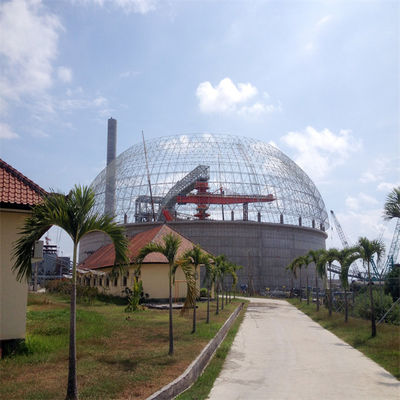

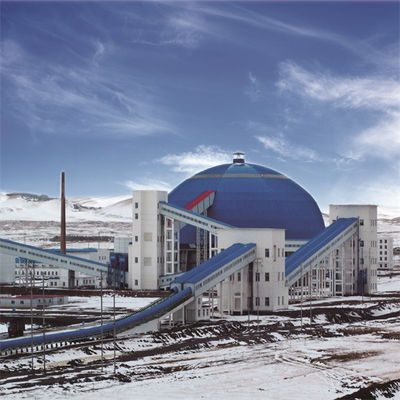

कोयले से चलने वाले बिजली संयंत्र के लिए 800 टन / घंटा क्षमता का स्टॉकयार्ड स्टेकर और रिक्लेमर

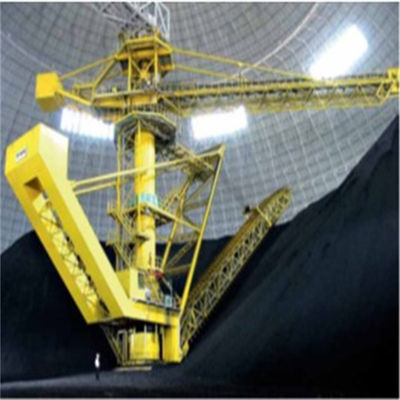

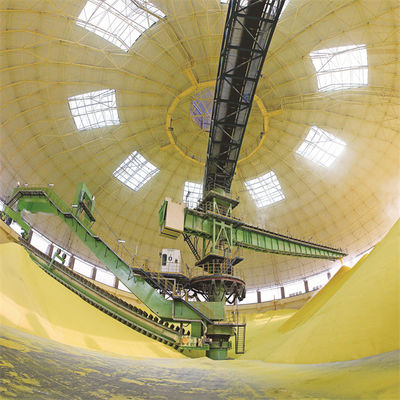

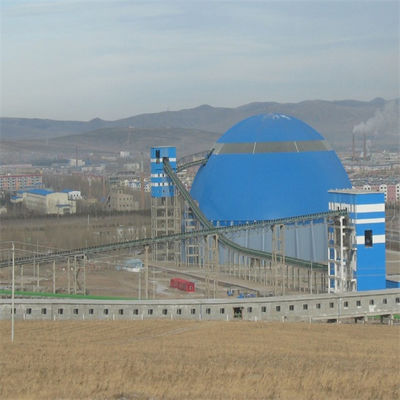

सर्कुलर गैन्ट्री टाइप स्क्रैपर स्टेकर और रिक्लेमर मुख्य रूप से निर्माण सामग्री, कोयला, धातु विज्ञान, बिजली, बंदरगाह और अन्य उद्योगों में उपयोग किया जाता है, और ज्यादातर चूना पत्थर या कोयले और अन्य थोक सामग्री को ढेर करने के लिए उपयोग किया जाता है।स्टेकर का कैंटिलीवर एक बेल्ट कन्वेयर से सुसज्जित है, जो ट्रेस्टल पर बेल्ट कन्वेयर से सर्कुलर स्टॉकयार्ड की स्टील संरचना ग्रिड छत से गुजरता है, और इनपुट सामग्री के कैंटिलीवर पर बेल्ट कन्वेयर के माध्यम से रिंग शंक्वाकार स्टैकिंग को पूरा करती है। स्टेकर;रिक्लेमर तीन लिंकिंग प्रक्रियाओं के माध्यम से पुनः प्राप्त करने का काम पूरा करता है: ट्रैवलिंग सिस्टम, लफिंग सिस्टम और स्क्रैपर सिस्टम।स्क्रैपर रिक्लेमर सामग्री को ढेर के ढलान के साथ केंद्रीय स्तंभ के नीचे शंक्वाकार हॉपर में स्क्रैप करता है, और कंपन फीडर और भूमिगत बेल्ट कन्वेयर के माध्यम से सामग्री को आउटपुट करता है।































विशेषता

उत्पाद	स्टेकर और रिक्लेमर
चित्र	जोतुन
रंग	लाल
क्षमता	800 टन/घंटा
चरित्र	अत्यधिक टिकाऊ
फायदा	मज़बूत डिज़ाइन
फायदा	कम रखरखाव
सामग्री संचालन	कोयला या चूना पत्थर

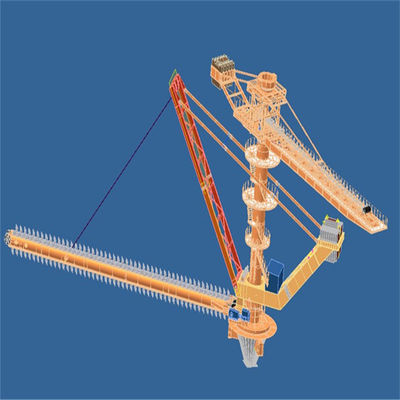

सर्कुलर स्टेकर और रिक्लेमर के मुख्य घटक

1. स्टैकिंग स्टील संरचना, ब्रैकट बेल्ट कन्वेयर

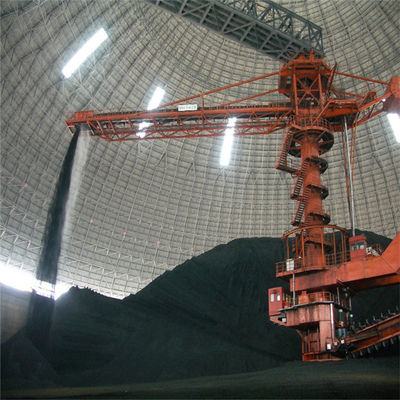

कैंटिलीवर स्टेकर केंद्रीय स्तंभ को केंद्र के रूप में लेता है, एक छोर ब्रैकट स्टील संरचना के साथ बेल्ट कन्वेयर है, और दूसरा छोर काउंटरवेट बॉक्स है।मध्य स्टैकिंग स्लीविंग भाग स्लीविंग बियरिंग द्वारा केंद्रीय कॉलम से जुड़ा होता है, और स्टेकर केंद्रीय कॉलम पर गियर के साथ स्लीविंग ड्राइवर पर पिनियन को मेश करके घुमा सकता है।सर्कुलर स्टॉकयार्ड में प्रवेश करने वाली सामग्री को कैंटिलीवर बेल्ट कन्वेयर के शीर्ष पर उतार दिया जाता है और सीधे स्टॉकयार्ड में ढेर कर दिया जाता है।स्टेकर ढलान स्टैकिंग के लिए एक निश्चित कोण पर घूमता है जब तक कि इसे एक कुंडलाकार ढेर में ढेर नहीं किया जाता है।

कैंटिलीवर स्टेकर, कैंटिलीवर फिक्स्ड टाइप और कैंटिलीवर लफिंग टाइप के दो मुख्य संरचनात्मक प्रकार हैं।

दो प्रकार के स्टेकर की तुलना:

(1) फिक्स्ड स्टेकर के फायदे सरल संरचना और कम लागत हैं।नुकसान यह है कि जब स्टेकर का निचला हिस्सा ढेर नहीं होता है या सामग्री ढेर कम होता है, तो अंतर बहुत बड़ा होता है, और स्टॉकयार्ड में धूल अधिक गंभीर होती है (यहां तक ​​​​कि स्प्रे सिस्टम के साथ भी)।

(2) ब्रैकट को ऊपर या नीचे करने के लिए हाइड्रोलिक सिलेंडर का उपयोग करने वाला लफिंग स्टेकर।इसका लाभ यह है कि सामग्री ड्रॉप को कम करने और धूल उड़ने से बचने के लिए ब्रैकट स्टैकिंग ऊंचाई के अनुसार ऊपर और नीचे उठा सकता है।साथ ही, यह केंद्रीय स्तंभ की ऊंचाई को कम कर सकता है और लागत को कम कर सकता है।नुकसान यह है कि संरचना अधिक जटिल है।































2. सर्कुलर स्टेकर और रिक्लेमर का किंग कॉलम और स्लीविंग मैकेनिज्म

(1) स्टेकर रिक्लेमर का किंग कॉलम सर्कुलर स्टॉकयार्ड के केंद्र में स्थित है।यह स्टेकर रिक्लेमर का एक महत्वपूर्ण घटक है।यह न केवल मुख्य घटकों और इनपुट ट्रेस्टल का भार वहन करता है, बल्कि घटकों का स्थापना केंद्र भी है।इसलिए, इसके निर्माण और स्थापना प्रक्रिया की आवश्यकताएं बहुत अधिक हैं।यह स्टील प्लेट से बना होता है जिसे बेलनाकार आकार में घुमाया जाता है और वेल्डेड और असेंबल किया जाता है।उपयोगिता मॉडल एक स्टैकिंग स्टील संरचना, स्टैकिंग रोटरी भाग के लिए एक रोलिंग बेयरिंग और विभिन्न उपकरण घटकों को जोड़ने वाली केबल ड्रैग के साथ प्रदान किया जाता है
(2) किंग कॉलम का शीर्ष स्टैकिंग रोटरी भाग होता है, जिसका ऊपरी भाग बेल्ट कन्वेयर ट्रेस्टल से जुड़ा होता है जो रोटरी बियरिंग के माध्यम से सर्कुलर स्टॉकयार्ड में प्रवेश करता है और ट्रेस्टल लोड के लिए एक समर्थन बिंदु के रूप में कार्य करता है, और निचला भाग रोटरी बेयरिंग के माध्यम से मध्य कॉलम से जुड़ा होता है।
(3) स्लीविंग बेयरिंग डिवाइस को बड़े ऊर्ध्वाधर बल, क्षैतिज बल और पलटने वाले पल को सहन करने में सक्षम बनाने के लिए, स्लीविंग बेयरिंग सपोर्ट प्रकार को अपनाया जाता है।रोटरी बेयरिंग को डस्ट कवर द्वारा संरक्षित किया जाता है।इसकी संरचना कठोर कार्य वातावरण के अनुकूल हो सकती है और इसमें धूल की रोकथाम, जल विसर्जन रोकथाम, ईंधन भरने, सफाई और रखरखाव के कार्य हैं।































































3.गैन्ट्री स्टेकर

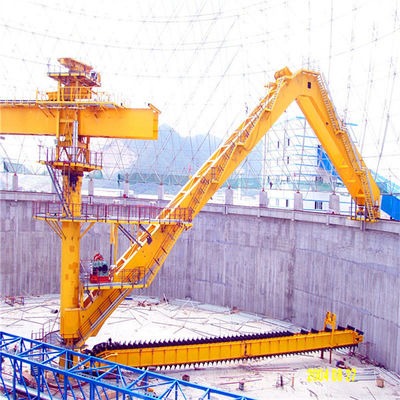

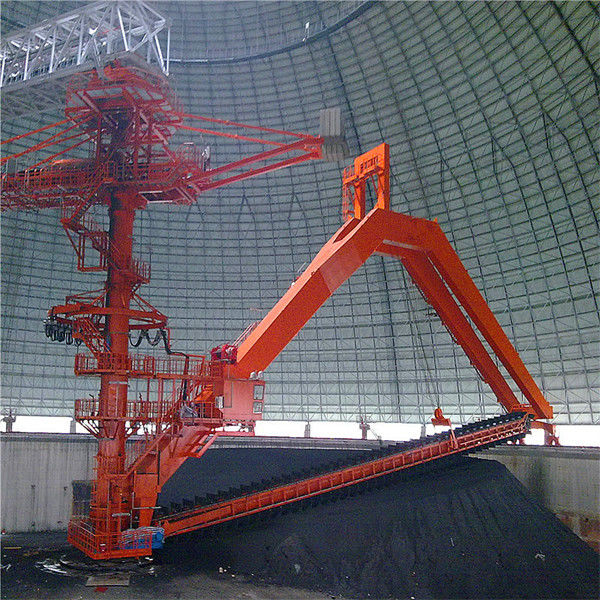

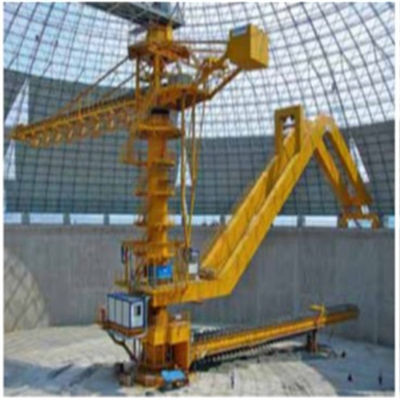

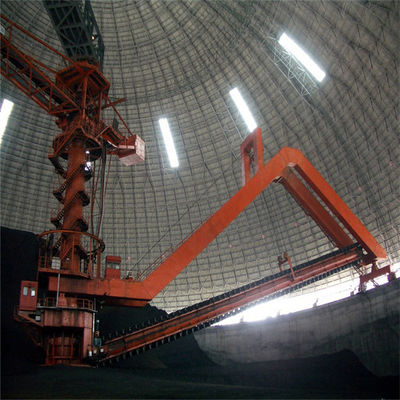

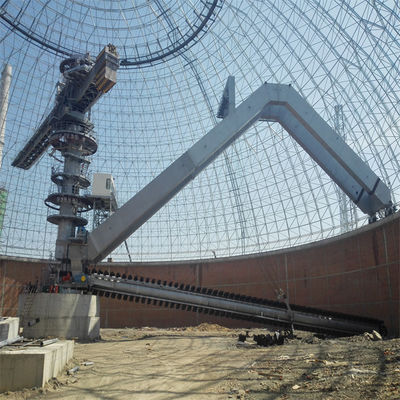

गैन्ट्री स्क्रैपर रिक्लेमर मुख्य रूप से गैन्ट्री, ट्रैवलिंग मैकेनिज्म, रिक्लेमिंग लफिंग मैकेनिज्म और स्क्रैपर रिक्लेमर से बना है।गैन्ट्री स्क्रैपर रिक्लेमर के रोटेशन, लफिंग और लोड सपोर्ट का मुख्य घटक है।स्क्रैपर रिक्लेमर गैन्ट्री के नीचे सेट है।लफ़िंग तंत्र यांत्रिक चरखी प्रकार को अपनाता है, और गैन्ट्री का एक सिरा रोलर बेयरिंग द्वारा केंद्रीय स्तंभ से जुड़ा होता है, दूसरा छोर स्टॉकयार्ड रिटेनिंग वॉल के ऊपरी हिस्से पर सर्कुलर ट्रैक पर समर्थित होता है, और रिक्लेमर का रोटेशन होता है सर्कुलर ट्रैक पर यात्रा पहिया द्वारा संचालित।गैन्ट्री रिक्लेमर की एक मजबूत संरचना होती है, और गैन्ट्री का अधिकांश भार रिटेनिंग वॉल द्वारा वहन किया जाता है, जो केंद्रीय कॉलम की तनाव स्थिति में काफी सुधार करता है और ऑपरेशन को अधिक विश्वसनीय बनाता है।
यात्रा तंत्र ड्राइविंग व्हील समूह, यात्रा विद्युत पहचान और नियंत्रण प्रणाली और स्नेहन प्रणाली से बना है।सबसे प्रतिकूल परिस्थितियों में स्विंग गैन्ट्री के दो-तरफा आंदोलन की आवश्यकताओं को ध्यान में रखते हुए, ड्राइविंग पहियों के रूप में दो यात्रा पहियों का उपयोग किया जाता है।पहिया सेट यांत्रिक रूप से चर आवृत्ति गति विनियमन द्वारा संचालित होता है।कार्यशील यात्रा गति और गैर-कार्यशील यात्रा गति का स्थिर गति विनियमन (सर्कुलर स्टेकर रिक्लेमर के सामान्य और सुरक्षित संचालन को सुनिश्चित करने के लिए, साइट पर संचालन की स्थिति के अनुसार क्रमशः धीमी और तेज गति निर्धारित करें, अर्थात कार्यशील यात्रा गति और गैर-कार्यशील यात्रा रफ़्तार)।यह सुनिश्चित करने के लिए कि गैन्ट्री का तनाव उचित है और गैन्ट्री के नीचे प्रत्येक पहिया समूह का पहिया दबाव समान है, गैन्ट्री दो पहिया समूहों के साथ टिका हुआ है, और प्रत्येक काज बिंदु शाफ्ट प्रकार के माध्यम से अपनाता है।इसके अलावा, गैन्ट्री और चलने की संरचना के बीच कनेक्शन पर संयुक्त असर का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि गैन्ट्री स्वचालित रूप से ट्रैक के परिवर्तन के अनुकूल हो सके।यात्रा तंत्र के प्रत्येक सहायक असर और काज शाफ्ट का स्नेहन ग्रीस केंद्रीकृत स्नेहन को अपनाता है।















































































4. रिक्लेमर लफिंग मैकेनिज्म:
लफिंग मैकेनिज्म ड्राइविंग डिवाइस, ड्रम असेंबली, डबल स्टील वायर रोप और पिचिंग इलेक्ट्रिकल डिटेक्शन एंड कंट्रोल सिस्टम से बना है।स्क्रेपर रिक्लेमर का लफिंग ऑपरेशन पिचिंग मैकेनिज्म के माध्यम से पूरा किया जाता है, ताकि लेयर्ड रिक्लेमिंग के उद्देश्य को प्राप्त किया जा सके।
डबल स्टील वायर रोप सिंगल वाइंडिंग का उपयोग करते हुए लफ़िंग तंत्र, और दो स्टील वायर रस्सियों के चौराहे पर संतुलन तंत्र को अपनाया जाता है ताकि यह सुनिश्चित हो सके कि बाएँ और दाएँ स्टील वायर रस्सियों का तनाव संतुलित है और काम सुरक्षित है।
लफिंग तंत्र का ड्राइविंग उपकरण यांत्रिक रूप से आवृत्ति रूपांतरण और गति विनियमन द्वारा संचालित होता है ताकि आयाम भिन्नता को सटीक रूप से नियंत्रित किया जा सके, ताकि पुनः प्राप्त राशि के परिवर्तन को नियंत्रित किया जा सके।पिचिंग तंत्र की सुरक्षा और सटीक और विश्वसनीय स्थिति सुनिश्चित करने के लिए, ड्राइविंग डिवाइस डबल ब्रेकिंग सिस्टम को अपनाता है
