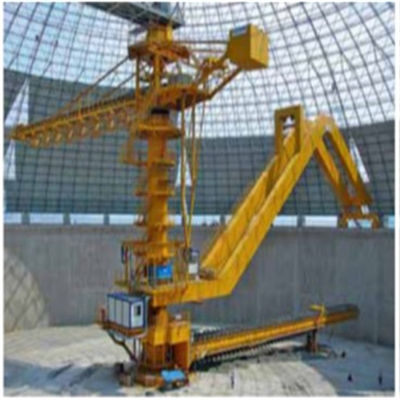

कोयले के ढेर और पुनः प्राप्त करने के लिए परिपत्र स्टॉकयार्ड स्टैकिंग और पुनः दावा प्रणाली

उत्पाद विवरण

कोयले को ढेर करने और पुनः प्राप्त करने के लिए सर्कुलर स्टॉकयार्ड स्टैकिंग और रिक्लेमिंग सिस्टम



परिचय

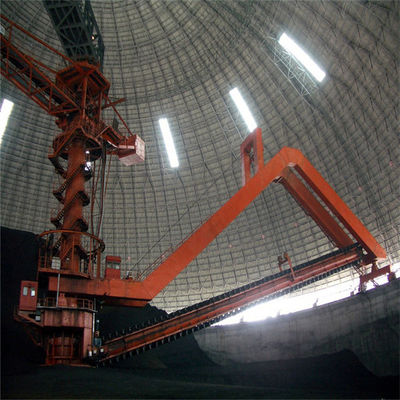

परिपत्र गैन्ट्री स्क्रैपर स्टेकर और रिक्लेमर का उपयोग मुख्य रूप से निर्माण सामग्री, कोयला, धातु विज्ञान, विद्युत शक्ति, बंदरगाह और अन्य उद्योगों में किया जाता है, और इसका उपयोग ज्यादातर चूना पत्थर या कोयले और अन्य थोक सामग्रियों को ढेर करने के लिए किया जाता है।स्टेकर का कैंटिलीवर एक बेल्ट कन्वेयर से सुसज्जित है, जो ट्रेस्टल पर बेल्ट कन्वेयर से सर्कुलर स्टॉकयार्ड की स्टील संरचना ग्रिड छत से गुजरता है, और इनपुट सामग्री के कैंटिलीवर पर बेल्ट कन्वेयर के माध्यम से रिंग शंक्वाकार स्टैकिंग को पूरा करती है। स्टेकर;रिक्लेमर तीन लिंकिंग प्रक्रियाओं के माध्यम से पुनः प्राप्त करने का काम पूरा करता है: ट्रैवलिंग सिस्टम, लफिंग सिस्टम और स्क्रैपर सिस्टम।स्क्रैपर रिक्लेमर ढेर के ढलान के साथ केंद्रीय स्तंभ के नीचे शंक्वाकार हॉपर में सामग्री को स्क्रैप करता है और कंपन फीडर और भूमिगत बेल्ट कन्वेयर के माध्यम से सामग्री को आउटपुट करता है।































विशेषता

परियोजना	बकेट व्हील रिक्लेमर
चित्र	पीपीजी
रंग	लाल
क्षमता	800 t/चरित्र भारी
चरित्र	अत्यधिक टिकाऊ
फायदा	कम रखरखाव-लाभ कम
फायदा	कम लागत
आवेदन पत्र	कोयला प्रबंधन

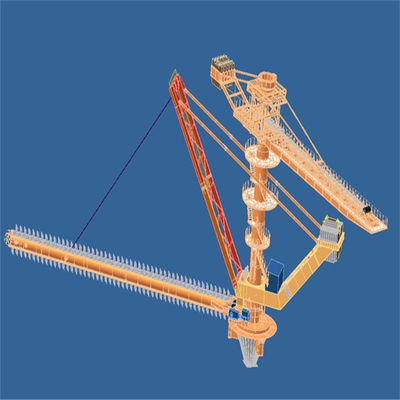

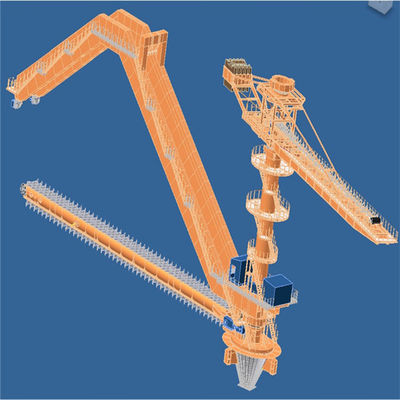

सर्कुलर स्टेकर और रिक्लेमर के मुख्य घटक

1. स्टैकिंग स्टील संरचना, ब्रैकट बेल्ट कन्वेयर

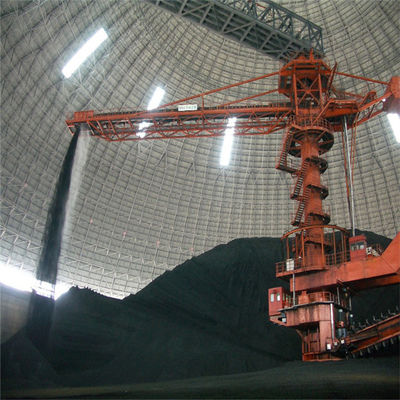

कैंटिलीवर स्टेकर केंद्रीय स्तंभ को केंद्र के रूप में लेता है, एक छोर ब्रैकट स्टील संरचना के साथ बेल्ट कन्वेयर है, और दूसरा छोर काउंटरवेट बॉक्स है।मिडिल स्टैकिंग स्लीविंग पार्ट स्लीविंग बियरिंग द्वारा सेंट्रल कॉलम से जुड़ा होता है, और स्टेकर सेंट्रल कॉलम पर गियर के साथ स्लीविंग ड्राइवर पर पिनियन को मेश करके घुमा सकता है।सर्कुलर स्टॉकयार्ड में प्रवेश करने वाली सामग्री को कैंटिलीवर बेल्ट कन्वेयर के शीर्ष पर उतार दिया जाता है और सीधे स्टॉकयार्ड में ढेर कर दिया जाता है।स्टेकर ढलान स्टैकिंग के लिए एक निश्चित कोण पर घूमता है जब तक कि इसे एक कुंडलाकार ढेर में ढेर नहीं किया जाता है।



कैंटिलीवर स्टेकर, कैंटिलीवर फिक्स्ड टाइप और कैंटिलीवर लफिंग टाइप के दो मुख्य संरचनात्मक प्रकार हैं।

दो प्रकार के स्टेकर की तुलना:

(1) फिक्स्ड स्टेकर के फायदे सरल संरचना और कम लागत हैं।नुकसान यह है कि जब स्टेकर का निचला हिस्सा ढेर नहीं होता है या सामग्री ढेर कम होता है, तो अंतर बहुत बड़ा होता है, और स्टॉकयार्ड में धूल अधिक गंभीर होती है (यहां तक ​​​​कि स्प्रे सिस्टम के साथ भी)।

(2) लफिंग स्टेकर ब्रैकट को ऊपर या नीचे करने के लिए हाइड्रोलिक सिलेंडर का उपयोग करता है।इसका लाभ यह है कि सामग्री ड्रॉप को कम करने और धूल उड़ने से बचने के लिए ब्रैकट स्टैकिंग ऊंचाई के अनुसार ऊपर और नीचे उठा सकता है।साथ ही, यह केंद्रीय स्तंभ की ऊंचाई को कम कर सकता है और लागत को कम कर सकता है।नुकसान यह है कि संरचना अधिक जटिल है।



























































2. सर्कुलर स्टेकर और रिक्लेमर का किंग कॉलम और स्लीविंग मैकेनिज्म

(1) स्टेकर रिक्लेमर का किंग कॉलम सर्कुलर स्टॉकयार्ड के केंद्र में स्थित है।यह स्टेकर रिक्लेमर का एक महत्वपूर्ण घटक है।यह न केवल मुख्य घटकों और इनपुट ट्रेस्टल का भार वहन करता है बल्कि घटकों का स्थापना केंद्र भी है।इसलिए, इसके निर्माण और स्थापना प्रक्रिया की आवश्यकताएं बहुत अधिक हैं।यह स्टील प्लेट से बना होता है जिसे बेलनाकार आकार में घुमाया जाता है और वेल्डेड और असेंबल किया जाता है।उपयोगिता मॉडल को एक स्टैकिंग स्टील संरचना, स्टैकिंग रोटरी भाग के लिए एक रोलिंग बेयरिंग और विभिन्न उपकरण घटकों को जोड़ने वाली एक केबल ड्रैग के साथ प्रदान किया जाता है।
(2) किंग कॉलम का शीर्ष स्टैकिंग रोटरी भाग होता है, जिसका ऊपरी भाग बेल्ट कन्वेयर ट्रेस्टल से जुड़ा होता है जो रोटरी बियरिंग के माध्यम से सर्कुलर स्टॉकयार्ड में प्रवेश करता है और ट्रेस्टल लोड के लिए एक समर्थन बिंदु के रूप में कार्य करता है, और निचला भाग रोटरी बेयरिंग के माध्यम से मध्य कॉलम से जुड़ा होता है।
(3) स्लीविंग बेयरिंग डिवाइस को बड़े वर्टिकल फोर्स, हॉरिजॉन्टल फोर्स और ओवरटर्निंग मोमेंट को सहन करने में सक्षम बनाने के लिए, स्लीविंग बेयरिंग सपोर्ट टाइप को अपनाया जाता है।रोटरी बेयरिंग को डस्ट कवर द्वारा संरक्षित किया जाता है।इसकी संरचना कठोर कार्य वातावरण के अनुकूल हो सकती है और इसमें धूल की रोकथाम, जल विसर्जन रोकथाम, ईंधन भरने, सफाई और रखरखाव के कार्य हैं।































































3. गैन्ट्री स्टेकर

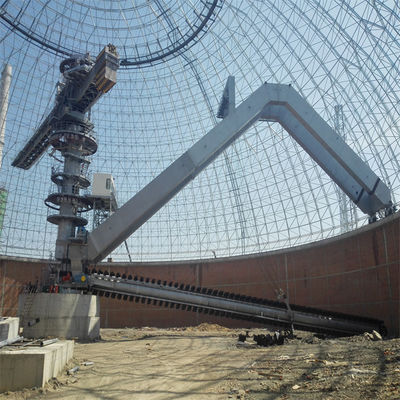

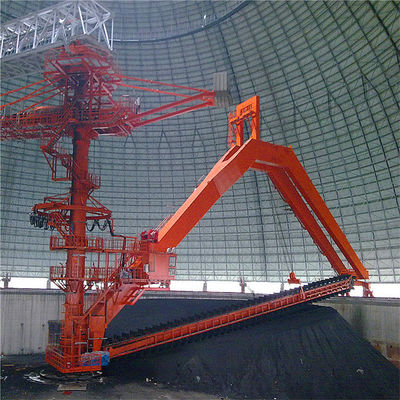

गैन्ट्री स्क्रैपर रिक्लेमर मुख्य रूप से गैन्ट्री, ट्रैवलिंग मैकेनिज्म, रिक्लेमिंग लफिंग मैकेनिज्म और स्क्रैपर रिक्लेमर से बना होता है।गैन्ट्री स्क्रैपर रिक्लेमर के रोटेशन, लफिंग और लोड सपोर्ट का मुख्य घटक है।स्क्रैपर रिक्लेमर गैन्ट्री के नीचे सेट है।लफ़िंग तंत्र यांत्रिक चरखी-प्रकार को अपनाता है, और गैन्ट्री का एक सिरा एक रोलर बेयरिंग द्वारा केंद्रीय स्तंभ से जुड़ा होता है, दूसरा छोर स्टॉकयार्ड रिटेनिंग वॉल के ऊपरी हिस्से पर गोलाकार ट्रैक पर समर्थित होता है, और रोटेशन का रिक्लेमर सर्कुलर ट्रैक पर ट्रैवलिंग व्हील द्वारा संचालित होता है।गैन्ट्री रिक्लेमर की एक मजबूत संरचना होती है, और गैन्ट्री का अधिकांश भार रिटेनिंग वॉल द्वारा वहन किया जाता है, जो केंद्रीय कॉलम की तनाव स्थिति में काफी सुधार करता है और ऑपरेशन को अधिक विश्वसनीय बनाता है।
यात्रा तंत्र एक ड्राइविंग व्हील समूह, यात्रा विद्युत पहचान और नियंत्रण प्रणाली, और स्नेहन प्रणाली से बना है।सबसे प्रतिकूल परिस्थितियों में स्विंग गैन्ट्री के दो-तरफा आंदोलन की आवश्यकताओं को ध्यान में रखते हुए, ड्राइविंग पहियों के रूप में दो यात्रा पहियों का उपयोग किया जाता है।व्हीलसेट यांत्रिक रूप से चर आवृत्ति गति विनियमन द्वारा संचालित होता है।कार्यशील यात्रा गति और गैर-कार्यरत यात्रा गति का स्थिर गति विनियमन (सर्कुलर स्टेकर रिक्लेमर के सामान्य और सुरक्षित संचालन को सुनिश्चित करने के लिए, ऑन-साइट संचालन स्थितियों के अनुसार क्रमशः धीमी और तेज गति सेट करें, अर्थात कार्यशील यात्रा गति और गैर-कार्य यात्रा गति)।यह सुनिश्चित करने के लिए कि गैन्ट्री का तनाव उचित है और गैन्ट्री के नीचे प्रत्येक पहिया समूह का पहिया दबाव समान है, गैन्ट्री दो-पहिया समूहों के साथ टिका हुआ है, और प्रत्येक काज बिंदु शाफ्ट प्रकार के माध्यम से अपनाता है।इसके अलावा, गैन्ट्री और चलने की संरचना के बीच कनेक्शन पर संयुक्त असर का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि गैन्ट्री स्वचालित रूप से ट्रैक के परिवर्तन के अनुकूल हो सके।यात्रा तंत्र के प्रत्येक सहायक असर और काज शाफ्ट का स्नेहन ग्रीस केंद्रीकृत स्नेहन को अपनाता है।

















































































4. रिक्लेमर लफिंग मैकेनिज्म:
लफिंग मैकेनिज्म एक ड्राइविंग डिवाइस, ड्रम असेंबली, डबल स्टील वायर रोप और पिचिंग इलेक्ट्रिकल डिटेक्शन एंड कंट्रोल सिस्टम से बना है।लेयर्ड रिक्लेमिंग के उद्देश्य को प्राप्त करने के लिए, पिचिंग मैकेनिज्म के माध्यम से स्क्रैपर रिक्लेमर का लफिंग ऑपरेशन पूरा किया जाता है।
लफ़िंग तंत्र डबल स्टील वायर रोप सिंगल वाइंडिंग का उपयोग करता है, और बैलेंस मैकेनिज्म को दो स्टील वायर रस्सियों के चौराहे पर अपनाया जाता है ताकि यह सुनिश्चित हो सके कि बाएँ और दाएँ स्टील वायर रस्सियों का तनाव संतुलित है और काम सुरक्षित है।
लफिंग तंत्र का ड्राइविंग उपकरण यांत्रिक रूप से आवृत्ति रूपांतरण और गति विनियमन द्वारा संचालित होता है ताकि आयाम भिन्नता को सटीक रूप से नियंत्रित किया जा सके, ताकि पुनः प्राप्त राशि के परिवर्तन को नियंत्रित किया जा सके।पिचिंग तंत्र की सुरक्षा और सटीक और विश्वसनीय स्थिति सुनिश्चित करने के लिए, ड्राइविंग डिवाइस एक डबल ब्रेकिंग सिस्टम को अपनाता है









































5. स्क्रैपर रिक्लेमर

(1) स्क्रैपर रिक्लेमर रोलर चेन को चलाने के लिए एक स्प्रोकेट को गोद लेता है, और फिर रोलर चेन स्क्रैपर को पुनः प्राप्त करने के लिए ड्राइव करता है।इस पद्धति में बड़ा कर्षण, छोटा रैखिक प्रतिरोध और स्थायित्व है।यह पुनः प्राप्त करने और परिवहन को एकीकृत करने वाली एक पुनः प्राप्त करने की विधि है।
(2) खुरचनी को डबल चेन मैकेनिज्म पर लगाया जाता है, और स्प्रोकेट को सर्कुलर मूवमेंट के लिए पीछे की तरफ मोटर द्वारा संचालित किया जाता है।स्क्रेपर स्टेकर के निचले हिस्से में सामग्री को किंग कॉलम के निचले हिस्से में शंक्वाकार हॉपर में बिखेरता है।
(3) खुरचनी दोनों तरफ अग्रेषण झुकाव के साथ मुड़ी हुई प्लेट संरचना को अपनाती है, जिसे स्टील प्लेट द्वारा वेल्डेड किया जाता है और इसमें पर्याप्त ताकत और कठोरता होती है।खुरचनी के दोनों ओर खुरचने वाले दांत होते हैं।यह संरचना सामग्री को बाद में सबसे प्रभावी ढंग से काट सकती है, और खुरचनी सामग्री से चिपकती नहीं है और इसकी कोई वापसी नहीं होती है।खुरचनी बॉडी और रोलर चेन उच्च शक्ति वाले बोल्ट से जुड़े होते हैं, जो रखरखाव और जुदा करने के लिए सुविधाजनक होते हैं।रोलर की प्लेसमेंट स्थिति के अनुसार श्रृंखला को अंतर्निर्मित श्रृंखला और बाहरी श्रृंखला में विभाजित किया जा सकता है।अंतर्निहित श्रृंखला की तुलना में, बाहरी श्रृंखला में कम शोर और रखरखाव से मुक्त होने के फायदे हैं
(4) स्क्रैपर ड्राइविंग डिवाइस एक मोटर, रेड्यूसर, हाइड्रोलिक कपलिंग आदि से बना होता है। ड्राइविंग डिवाइस प्रभाव-प्रतिरोधी और रखरखाव के लिए सुविधाजनक है।ड्राइविंग डिवाइस इलेक्ट्रिक डबल सेफ्टी और ओवरलोड प्रोटेक्शन से लैस है और एक अच्छे शॉक एब्जॉर्प्शन डिवाइस से लैस है।
(5) स्क्रैपर रिक्लेमर का टेंशनिंग डिवाइस हेड स्प्रोकेट पर सेट होता है।टेंशनिंग डिवाइस हाइड्रोलिक टेंशनिंग है, जिसमें निरंतर तनाव और आसान संचालन और समायोजन होता है।

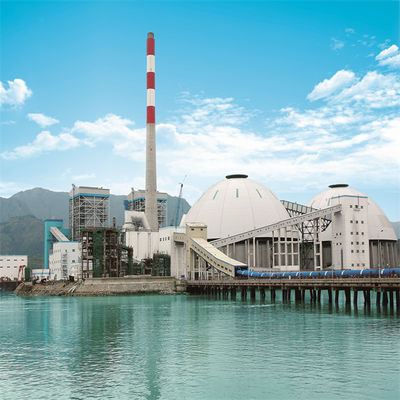

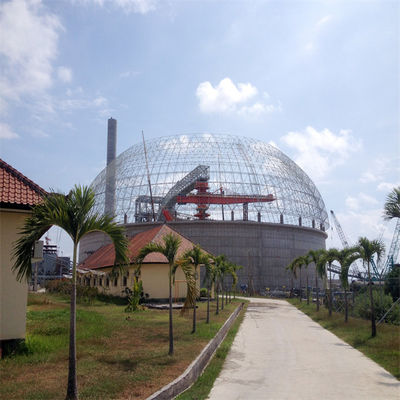

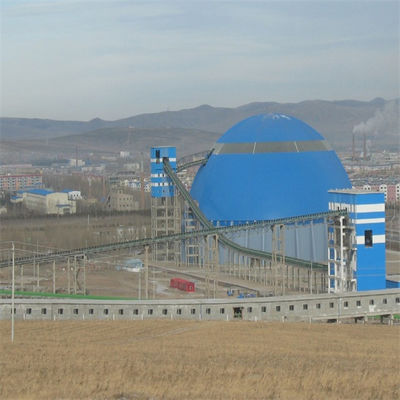

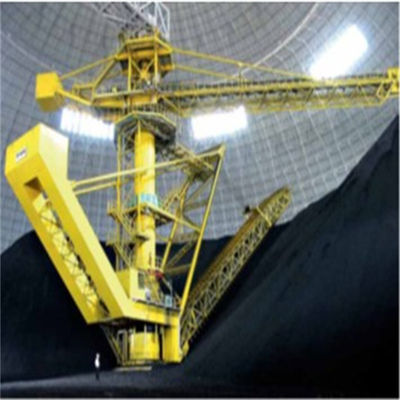

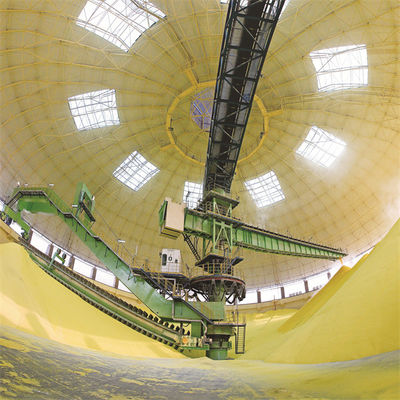

6. अनुप्रयोग

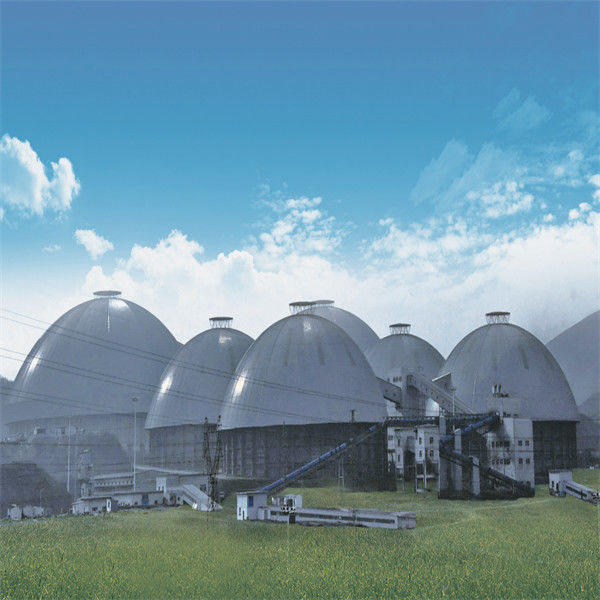

मामला एक

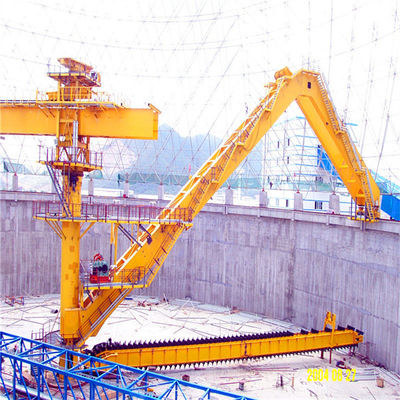

केस 2
