कोयले से चलने वाले बिजली संयंत्र के लिए सर्कुलर स्टॉकयार्ड स्टैकिंग और रिक्लेमिंग सिस्टम

उत्पाद विवरण

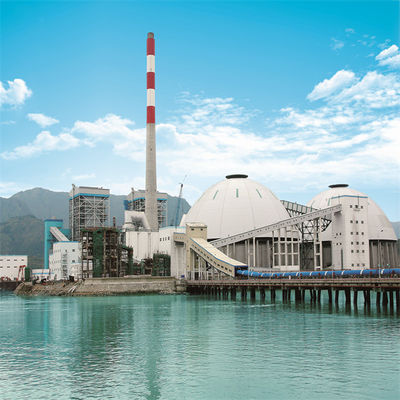

कोयले से चलने वाले बिजली संयंत्र के लिए सर्कुलर स्टॉकयार्ड स्टैकिंग और रिक्लेमिंग सिस्टम



परिचय

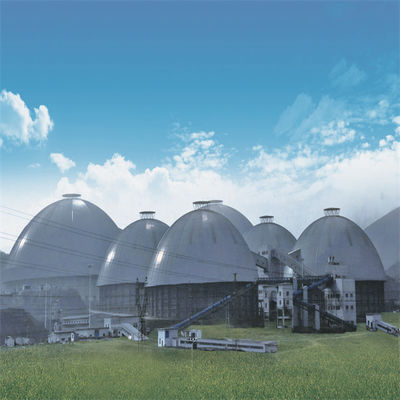

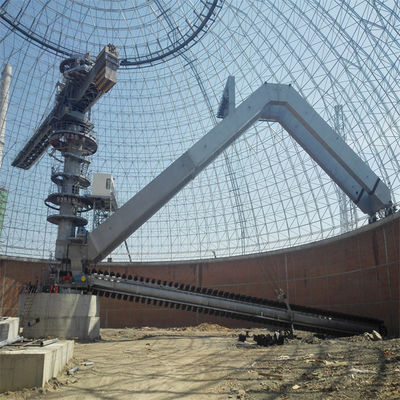

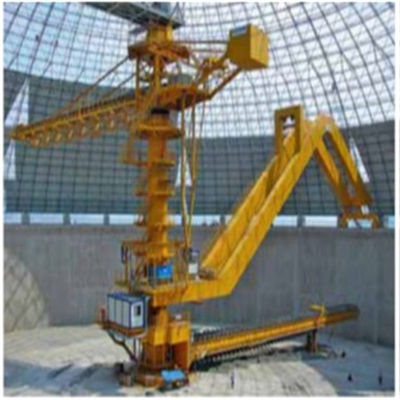

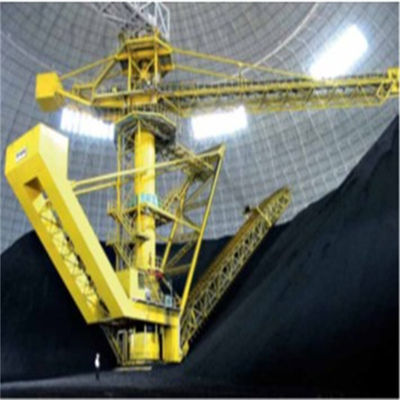

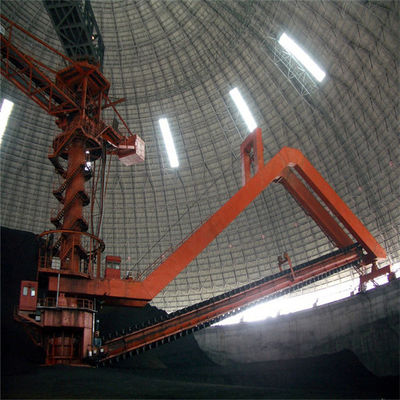

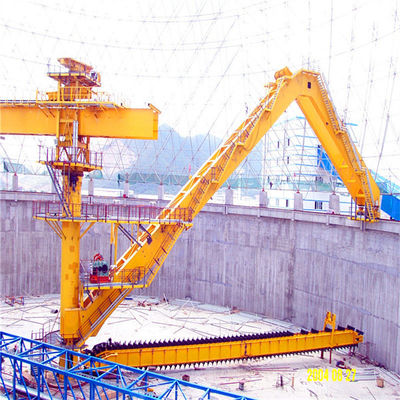

परिपत्र गैन्ट्री स्क्रैपर स्टेकर और रिक्लेमर का उपयोग मुख्य रूप से निर्माण सामग्री, कोयला, धातु विज्ञान, विद्युत शक्ति, बंदरगाह और अन्य उद्योगों में किया जाता है, और इसका उपयोग ज्यादातर चूना पत्थर या कोयले और अन्य थोक सामग्रियों को ढेर करने के लिए किया जाता है।स्टेकर का कैंटिलीवर एक बेल्ट कन्वेयर से सुसज्जित है, जो ट्रेस्टल पर बेल्ट कन्वेयर से सर्कुलर स्टॉकयार्ड की स्टील संरचना ग्रिड छत से गुजरता है, और इनपुट सामग्री के कैंटिलीवर पर बेल्ट कन्वेयर के माध्यम से रिंग शंक्वाकार स्टैकिंग को पूरा करती है। स्टेकर;रिक्लेमर तीन लिंकिंग प्रक्रियाओं के माध्यम से पुनः प्राप्त करने का काम पूरा करता है: ट्रैवलिंग सिस्टम, लफिंग सिस्टम और स्क्रैपर सिस्टम।स्क्रैपर रिक्लेमर ढेर के ढलान के साथ केंद्रीय स्तंभ के नीचे शंक्वाकार हॉपर में सामग्री को स्क्रैप करता है और कंपन फीडर और भूमिगत बेल्ट कन्वेयर के माध्यम से सामग्री को आउटपुट करता है।































विशेषता



परियोजना	स्टैकिंग और पुनः प्राप्त करने वाले उपकरण
चित्र	हेम्पेल
रंग	उपयोगकर्ता द्वारा
क्षमता	1800 टन/घंटा
चरित्र	अत्यधिक टिकाऊ
फायदा	कम रखरखाव
फायदा	कम लागत
आवेदन पत्र	कोयला प्रबंधन

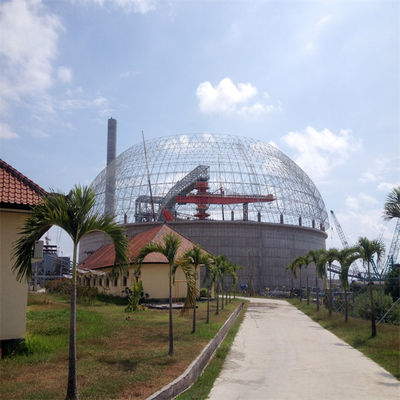

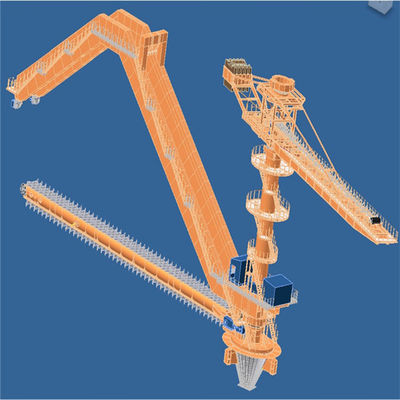

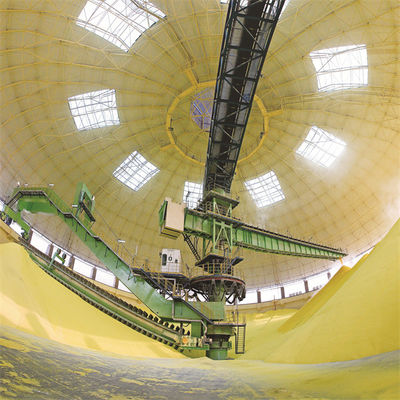

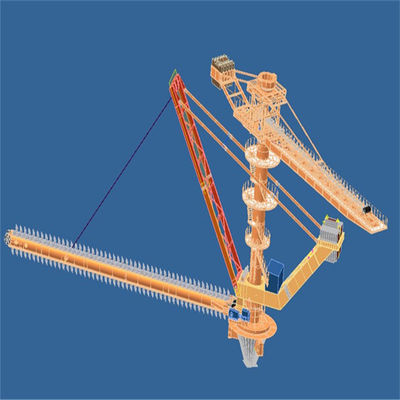

सर्कुलर स्टेकर और रिक्लेमर के मुख्य घटक



1. स्टैकिंग स्टील संरचना, ब्रैकट बेल्ट कन्वेयर

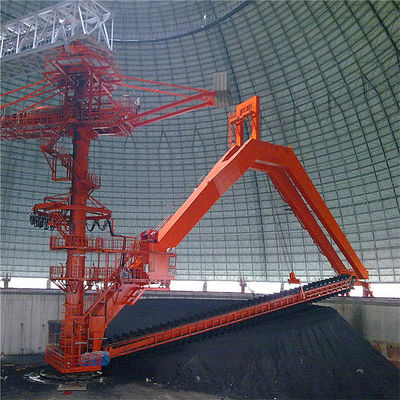

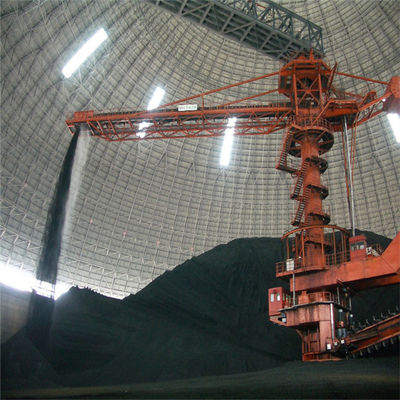

कैंटिलीवर स्टेकर केंद्रीय स्तंभ को केंद्र के रूप में लेता है, एक छोर ब्रैकट स्टील संरचना के साथ बेल्ट कन्वेयर है, और दूसरा छोर काउंटरवेट बॉक्स है।मिडिल स्टैकिंग स्लीविंग पार्ट स्लीविंग बियरिंग द्वारा सेंट्रल कॉलम से जुड़ा होता है, और स्टेकर सेंट्रल कॉलम पर गियर के साथ स्लीविंग ड्राइवर पर पिनियन को मेश करके घुमा सकता है।सर्कुलर स्टॉकयार्ड में प्रवेश करने वाली सामग्री को कैंटिलीवर बेल्ट कन्वेयर के शीर्ष पर उतार दिया जाता है और सीधे स्टॉकयार्ड में ढेर कर दिया जाता है।स्टेकर ढलान स्टैकिंग के लिए एक निश्चित कोण पर घूमता है जब तक कि इसे एक कुंडलाकार ढेर में ढेर नहीं किया जाता है।

कैंटिलीवर स्टेकर, कैंटिलीवर फिक्स्ड टाइप और कैंटिलीवर लफिंग टाइप के दो मुख्य संरचनात्मक प्रकार हैं।

दो प्रकार के स्टेकर की तुलना:

(1) फिक्स्ड स्टेकर के फायदे सरल संरचना और कम लागत हैं।नुकसान यह है कि जब स्टेकर का निचला हिस्सा ढेर नहीं होता है या सामग्री ढेर कम होता है, तो अंतर बहुत बड़ा होता है, और स्टॉकयार्ड में धूल अधिक गंभीर होती है (यहां तक ​​​​कि स्प्रे सिस्टम के साथ भी)।

(2) लफिंग स्टेकर ब्रैकट को ऊपर या नीचे करने के लिए हाइड्रोलिक सिलेंडर का उपयोग करता है।इसका लाभ यह है कि सामग्री ड्रॉप को कम करने और धूल उड़ने से बचने के लिए ब्रैकट स्टैकिंग ऊंचाई के अनुसार ऊपर और नीचे उठा सकता है।साथ ही, यह केंद्रीय स्तंभ की ऊंचाई को कम कर सकता है और लागत को कम कर सकता है।नुकसान यह है कि संरचना अधिक जटिल है।



























































2. सर्कुलर स्टेकर और रिक्लेमर का किंग कॉलम और स्लीविंग मैकेनिज्म



(1) स्टेकर रिक्लेमर का किंग कॉलम सर्कुलर स्टॉकयार्ड के केंद्र में स्थित है।यह स्टेकर रिक्लेमर का एक महत्वपूर्ण घटक है।यह न केवल मुख्य घटकों और इनपुट ट्रेस्टल का भार वहन करता है बल्कि घटकों का स्थापना केंद्र भी है।इसलिए, इसके निर्माण और स्थापना प्रक्रिया की आवश्यकताएं बहुत अधिक हैं।यह स्टील प्लेट से बना होता है जिसे बेलनाकार आकार में घुमाया जाता है और वेल्डेड और असेंबल किया जाता है।उपयोगिता मॉडल को एक स्टैकिंग स्टील संरचना, स्टैकिंग रोटरी भाग के लिए एक रोलिंग बेयरिंग और विभिन्न उपकरण घटकों को जोड़ने वाली एक केबल ड्रैग के साथ प्रदान किया जाता है।
(2) किंग कॉलम का शीर्ष स्टैकिंग रोटरी भाग होता है, जिसका ऊपरी भाग बेल्ट कन्वेयर ट्रेस्टल से जुड़ा होता है जो रोटरी बियरिंग के माध्यम से सर्कुलर स्टॉकयार्ड में प्रवेश करता है और ट्रेस्टल लोड के लिए एक समर्थन बिंदु के रूप में कार्य करता है, और निचला भाग रोटरी बेयरिंग के माध्यम से मध्य कॉलम से जुड़ा होता है।
(3) स्लीविंग बेयरिंग डिवाइस को बड़े वर्टिकल फोर्स, हॉरिजॉन्टल फोर्स और ओवरटर्निंग मोमेंट को सहन करने में सक्षम बनाने के लिए, स्लीविंग बेयरिंग सपोर्ट टाइप को अपनाया जाता है।रोटरी बेयरिंग को डस्ट कवर द्वारा संरक्षित किया जाता है।इसकी संरचना कठोर कार्य वातावरण के अनुकूल हो सकती है और इसमें धूल की रोकथाम, जल विसर्जन रोकथाम, ईंधन भरने, सफाई और रखरखाव के कार्य हैं।



3. रिक्लेमर लफिंग तंत्र:
लफिंग मैकेनिज्म एक ड्राइविंग डिवाइस, ड्रम असेंबली, डबल स्टील वायर रोप और पिचिंग इलेक्ट्रिकल डिटेक्शन एंड कंट्रोल सिस्टम से बना है।लेयर्ड रिक्लेमिंग के उद्देश्य को प्राप्त करने के लिए, पिचिंग मैकेनिज्म के माध्यम से स्क्रैपर रिक्लेमर का लफिंग ऑपरेशन पूरा किया जाता है।
लफ़िंग तंत्र डबल स्टील वायर रोप सिंगल वाइंडिंग का उपयोग करता है, और बैलेंस मैकेनिज्म को दो स्टील वायर रस्सियों के चौराहे पर अपनाया जाता है ताकि यह सुनिश्चित हो सके कि बाएँ और दाएँ स्टील वायर रस्सियों का तनाव संतुलित है और काम सुरक्षित है।
लफिंग तंत्र का ड्राइविंग उपकरण यांत्रिक रूप से आवृत्ति रूपांतरण और गति विनियमन द्वारा संचालित होता है ताकि आयाम भिन्नता को सटीक रूप से नियंत्रित किया जा सके, ताकि पुनः प्राप्त राशि के परिवर्तन को नियंत्रित किया जा सके।पिचिंग तंत्र की सुरक्षा और सटीक और विश्वसनीय स्थिति सुनिश्चित करने के लिए, ड्राइविंग डिवाइस एक डबल ब्रेकिंग सिस्टम को अपनाता है



4. हाइड्रोलिक सिस्टम

स्टेकर रिक्लेमर के हाइड्रोलिक सिस्टम में मुख्य रूप से स्टेकर लफिंग हाइड्रोलिक सिस्टम, स्क्रैपर चेन टेंशनिंग हाइड्रोलिक सिस्टम और बेल्ट कन्वेयर मैनुअल टेंशनिंग हाइड्रोलिक सिस्टम शामिल हैं।
लफिंग कंट्रोल हाइड्रोलिक सिस्टम एक मुख्य पंप मोटर यूनिट, कंट्रोल वाल्व यूनिट, ऑयल सिलेंडर, ऑयल टैंक असेंबली, हाइड्रोलिक एक्सेसरीज और हाइड्रोलिक पाइपलाइन से बना होता है।लफिंग सिलेंडर की पाइपलाइन एक पाइपलाइन टूटना सुरक्षा वाल्व और एक सुरक्षा वाल्व समूह से सुसज्जित है।
तनावपूर्ण सिलेंडर नियंत्रण हाइड्रोलिक प्रणाली एक पंप मोटर समूह, नियंत्रण वाल्व समूह, संचायक, तेल सिलेंडर, तेल टैंक विधानसभा, हाइड्रोलिक सामान और हाइड्रोलिक पाइपलाइनों से बना है।तनावपूर्ण सिलेंडर के तनाव को संबंधित दबाव कम करने वाले वाल्व द्वारा समायोजित किया जा सकता है।



5. स्नेहन प्रणाली

स्टेकर रिक्लेमर की केंद्रीकृत स्नेहन प्रणाली स्टेकर मैकेनिज्म, रिक्लेमर मैकेनिज्म, स्क्रैपर कन्वेइंग स्प्रोकेट मैकेनिज्म (बिल्ट-इन चेन) और ओपन-गियर मैकेनिज्म से बनी होती है।
स्टैकिंग मैकेनिज्म के लुब्रिकेटिंग पॉइंट्स: अपर और लोअर स्लीविंग लार्ज बियरिंग्स, ऑयल सिलेंडर हिंज पॉइंट्स, स्टैकिंग आर्म हिंग पॉइंट्स और ड्रम बेयरिंग।स्नेहन विधि: पीएलसी नियंत्रण के साथ स्वचालित डबल लाइन / प्रगतिशील हाइब्रिड केंद्रीकृत स्नेहन प्रणाली।
रिक्लेमिंग मैकेनिज्म के लुब्रिकेशन पॉइंट्स: लोअर रोटरी लार्ज बेयरिंग, रिक्लेमिंग आर्म का लफिंग पुली ब्लॉक, ट्रैवलिंग मैकेनिज्म आदि।
स्नेहन विधि: पीएलसी नियंत्रण के साथ स्वचालित डबल लाइन / प्रगतिशील हाइब्रिड केंद्रीकृत स्नेहन प्रणाली।
खुरचनी संदेश देने वाली स्प्रोकेट की तेल छोड़ने वाली स्नेहन प्रणाली में तेल टैंक, तरल स्तर स्विच, विद्युत चुम्बकीय स्विच, तेल छोड़ने वाले विनियमन वाल्व और पाइपलाइन सहायक उपकरण होते हैं, जो मुख्य रूप से दोनों तरफ खुरचनी संदेश श्रृंखला के तेल स्नेहन का एहसास करते हैं।
स्नेहन विधि: स्वत: तेल टपकता स्नेहन, समायोज्य तेल टपकता राशि, और पीएलसी नियंत्रण
रोटरी ओपन गियर स्नेहन मोड: स्वचालित तेल टपकता स्नेहन, और स्नेहन राशि पीएलसी द्वारा नियंत्रित होती है।

















































































6. जल स्प्रे धूल नियंत्रित प्रणाली

स्टेकर रिक्लेमर पर वाटर स्प्रे डस्ट कंट्रोल सिस्टम एक बूस्टर पंप, पाइपलाइन, फिल्टर, मैनुअल वाल्व, इलेक्ट्रिक वाल्व, चेक वाल्व, स्वचालित ड्रेन वाल्व, प्रेशर गेज, फ्लोमीटर, वाटर लेवल गेज और स्प्रे नोजल ग्रुप से बना होता है।
नोजल समूह की स्थिति और कार्य इस प्रकार हैं:
आर्म स्टैकिंग बेल्ट कन्वेक्टर के शीर्ष पर निचले हॉपर के बाहर, नोजल समूह स्प्रे में स्टैकिंग द्वारा उत्पन्न धूल को नियंत्रित करने के लिए एक छाता पानी का पर्दा बनाने के लिए पानी का छिड़काव करता है।
2) कैंटिलीवर स्टैकिंग बेल्ट कन्वेयर की सामग्री प्राप्त करना गाइड च्यूट में संलग्न है।बंद गाइड च्यूट में धूल को नियंत्रित करने के लिए नोजल समूह पर पानी का छिड़काव करें।
3) सहायक स्प्रे प्रणाली: यह मुख्य रूप से दो रिमोट स्प्रेयर से बना होता है, जो स्टेकर रिक्लेमर के केंद्रीय स्तंभ पर स्थापित होते हैं।सहायक स्टेकर बांह का सिर स्टॉकयार्ड में धूल को प्रभावी ढंग से दबा सकता है।
